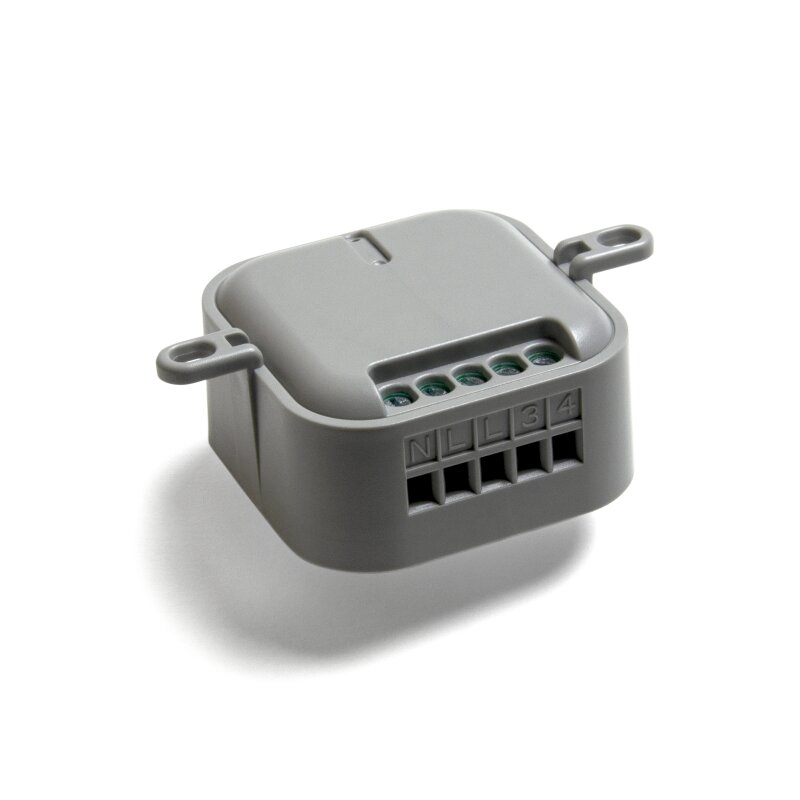

Intertechno ITL-1001 – Funk-Impulsschalter mit potentialfreiem Ausgang
Mit dem Intertechno ITL-1001 Funk-Impulsschalter lassen sich geeignete Garagentorantriebe, elektrische Türöffner und Stromstoßrelais bequem per Funk ansteuern.
Das Besondere: Der ITL-1001 erzeugt nach einem passenden Funkbefehl einen kurzen Schaltimpuls von ungefähr 2 Sekunden. Anschließend öffnet der Schaltkontakt automatisch wieder.
Durch seinen potentialfreien Schließerkontakt kann das Modul geeignete externe Steuerkontakte betätigen, ohne selbst eine Spannung am Ausgang bereitzustellen.
Garagentor bequem per Funk öffnen
Viele Garagentorantriebe besitzen einen Anschluss für einen externen Taster oder Schlüsselschalter. Wenn dieser Anschluss für einen potentialfreien Schließerkontakt geeignet ist, kann der ITL-1001 dort als Funksteuerung eingesetzt werden.
Ein kurzer Funkimpuls übernimmt dann die Funktion eines Tastendrucks. Ob der Antrieb daraufhin öffnet, stoppt oder schließt, bestimmt die Steuerlogik des jeweiligen Garagentorantriebs.
Vor dem Anschluss müssen die technischen Anforderungen und die Bedienungsanleitung des Torantriebs geprüft werden. Bestehende Sicherheitsfunktionen des Antriebs dürfen nicht überbrückt werden.
Elektrische Türöffner und Tore per Funk bedienen
Auch elektrische Türöffner und geeignete Torsteuerungen können über einen kurzen Impuls angesteuert werden.
Der ITL-1001 eignet sich beispielsweise zur Nachrüstung eines zusätzlichen Funkbedienpunkts, wenn der vorhandene Steueranschluss und die elektrische Belastbarkeit dafür ausgelegt sind.
Die Stromversorgung des Türöffners erfolgt gegebenenfalls über dessen vorhandene Steuerung oder ein separates Netzteil. Der potentialfreie Kontakt des ITL-1001 erzeugt selbst keine Ausgangsspannung.
Fester 2-Sekunden-Impuls statt dauerhaftem Einschalten
Im Unterschied zu einem herkömmlichen Funk-Einbauschalter bleibt der Ausgang des ITL-1001 nicht dauerhaft eingeschaltet.
Nach jedem gültigen Funk-EIN-Befehl schließt der Kontakt für ungefähr 2 Sekunden und öffnet danach automatisch.
Damit ist der ITL-1001 für typische Impulsanwendungen vorgesehen. Für dauerhaftes Ein- und Ausschalten von Beleuchtung oder anderen Verbrauchern sollte stattdessen ein dafür geeigneter Funk-Schalter verwendet werden.
Potentialfreier Schaltkontakt
Ein potentialfreier Kontakt funktioniert wie ein elektrisch betätigter Schalter: Er verbindet seine beiden Schaltanschlüsse kurzzeitig miteinander, ohne dabei selbst eine bestimmte Spannung auszugeben.
Das ist besonders bei Steueranschlüssen von Garagentorantrieben, Toröffnern und Stromstoßrelais hilfreich.
Wichtig ist die Unterscheidung zwischen Versorgung und Schaltkontakt: Der ITL-1001 selbst benötigt für seinen Betrieb eine dauerhafte Versorgung mit 230 V AC / 50 Hz.
Geeignet für Stromstoßrelais
Der Funk-Impulsschalter kann einen geeigneten Steuerkreis eines Stromstoßrelais ansteuern. Dadurch lassen sich bestehende Installationen um eine Funkbedienung erweitern.
Voraussetzung ist, dass der Steuerkreis für den potentialfreien Schließerkontakt und einen Impuls von ungefähr zwei Sekunden ausgelegt ist.
Die konkrete Verschaltung muss eine Elektrofachkraft anhand der technischen Unterlagen des vorhandenen Relais festlegen.
Kompatibel mit Intertechno Funksendern
Laut Original-Bedienungsanleitung können Intertechno Funksender ab Baujahr 1995 verwendet werden.
Der gewünschte Sender wird über die Lerntaste des Empfängers angelernt. Sobald der Lernmodus aktiviert ist, wird am Sender die entsprechende EIN-Taste gedrückt.
Der ITL-1001 bestätigt das erfolgreiche Anlernen durch zwei Schaltvorgänge.
Funkreichweite bis ca. 30 Meter
Die Funkreichweite beträgt unter günstigen Bedingungen ungefähr 30 Meter.
Die tatsächliche Reichweite hängt unter anderem von Wänden, Metallflächen und dem Montageort ab. Vor der endgültigen Installation sollte die Funkverbindung am vorgesehenen Einsatzort getestet werden.
Aufputz- oder Unterputzmontage
Der ITL-1001 ist für die Aufputz- und Unterputzmontage vorgesehen. Das Gehäuse misst ungefähr 52 × 52 × 30 mm ohne Montagerahmen.
Bei der Unterputzmontage können laut Originalanleitung die vorgesehenen Befestigungslaschen zur Platzersparnis entfernt werden.
Der Einbau und der Anschluss an die Netzspannung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Technische Daten
-
Artikelnummer: ITL-1001
-
GTIN: 9005437697138
-
Hersteller: Intertechno
-
Produkttyp: Funk-Einbau-Impulsschalter
-
Versorgungsspannung: 230 V AC / 50 Hz
-
Ausgang: Potentialfreier Schließerkontakt
-
Impulsdauer: ca. 2 Sekunden, fest eingestellt
-
Maximale Schaltleistung: 1000 W bei ohmscher Last
-
Funkfrequenz: 433,92 MHz
-
Funkreichweite: ca. 30 m
-
Schutzart: IP20
-
Abmessungen: ca. 52 × 52 × 30 mm ohne Montagerahmen
-
Montage: Aufputz oder Unterputz
-
Kompatibilität: Intertechno Funksender ab Baujahr 1995
-
Installation: Ausschließlich durch Elektrofachkraft
Kompatibilität
Der ITL-1001 ist laut Hersteller für Intertechno Funksender ab Baujahr 1995 geeignet.
-
ITK-200: Funk-Handsender zur Impulsauslösung
-
ITLS-16: Funk-Handsender mit mehreren Funkcodes
-
ITW-852: Funk-Wandsender
-
ITF-100: Kompakter Funk-Sender
-
ITGDT-809: Wetterfester Funk-Handsender
Die genaue Bedienung und die Eignung für eine bestimmte Anwendung richten sich nach dem jeweiligen Sender und der angeschlossenen Steuerung.
Wichtige Hinweise vor dem Kauf
- Der ITL-1001 benötigt dauerhaft 230 V AC zur eigenen Versorgung.
- Der Ausgang ist potentialfrei und liefert selbst keine Spannung.
- Die Impulsdauer ist fest auf ungefähr 2 Sekunden eingestellt.
- Für dauerhaftes EIN/AUS-Schalten ist der ITL-1001 nicht vorgesehen.
- Die maximale Schaltleistung beträgt 1000 W bei ohmscher Last.
- Garagentorantriebe müssen einen geeigneten externen Steueranschluss besitzen.
- Sicherheitsfunktionen von Torantrieben dürfen nicht verändert oder überbrückt werden.
- Die Schutzart IP20 erfordert einen geeigneten, trockenen Einbauort.
- Installation und elektrischer Anschluss ausschließlich durch eine Elektrofachkraft.
FAQ zum Intertechno ITL-1001
Wofür wird der ITL-1001 verwendet?
Der Funk-Impulsschalter dient zur kurzzeitigen Betätigung geeigneter Steuerkontakte, beispielsweise an Garagentoren, elektrischen Türöffnern oder Stromstoßrelais.
Wie lange schaltet der ITL-1001?
Der Schaltkontakt schließt für ungefähr 2 Sekunden und öffnet danach automatisch wieder. Die Impulsdauer ist fest eingestellt.
Ist der Ausgang potentialfrei?
Ja. Der ITL-1001 besitzt einen potentialfreien Schließerkontakt, der selbst keine Ausgangsspannung bereitstellt.
Benötigt der ITL-1001 einen 230-V-Anschluss?
Ja. Der Empfänger benötigt eine dauerhafte Stromversorgung mit 230 V AC / 50 Hz.
Kann ich damit mein Garagentor öffnen?
Ja, sofern der Garagentorantrieb einen geeigneten Eingang für einen potentialfreien Tasterkontakt besitzt. Die Anschlussvorgaben des Antriebs sind zu beachten.
Kann ich einen elektrischen Türöffner ansteuern?
Ja, wenn die vorhandene Türöffnersteuerung für einen solchen Schaltimpuls geeignet ist und die elektrischen Grenzwerte eingehalten werden.
Kann ich den ITL-1001 zum normalen Lichtschalten verwenden?
Für dauerhaftes Ein- und Ausschalten ist er nicht vorgesehen. Der ITL-1001 erzeugt nur einen kurzen Impuls. In Verbindung mit einem geeigneten Stromstoßrelais kann er jedoch eine Beleuchtungssteuerung auslösen.
Welche Intertechno Sender sind kompatibel?
Laut Originalanleitung können Intertechno Funksender ab Baujahr 1995 verwendet werden. Der gewünschte Funkcode muss am Empfänger angelernt werden.
Kann ich den ITL-1001 selbst anschließen?
Nein. Der Anschluss an die 230-V-Elektroinstallation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
