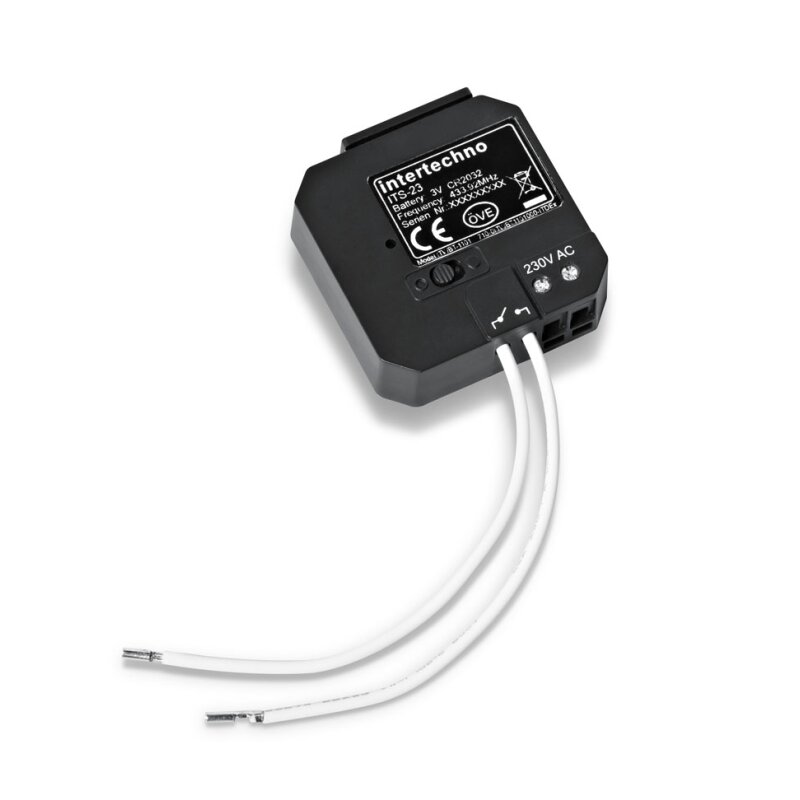

Intertechno ITS-23 – Dual-Funk-Sendemodul für potentialfreie und 230-V-Schaltkontakte
Das Intertechno ITS-23 Dual-Funk-Sendemodul macht vorhandene Schaltkontakte für die Intertechno Funksteuerung nutzbar. Das kompakte Sendemodul verfügt über zwei unterschiedliche Eingänge: einen für potentialfreie Kontakte und einen für geeignete 230-V-Schaltkontakte.
Wird ein angeschlossener Kontakt betätigt, sendet das ITS-23 einen Funkbefehl an zuvor angelernte, kompatible Intertechno Funkempfänger. So können vorhandene Schaltvorgänge drahtlos weitergegeben und für zusätzliche Steuerungsaufgaben genutzt werden.
Besonders wichtig ist die richtige Unterscheidung zwischen den beiden Eingängen. Der potentialfreie Eingang dient der Auswertung spannungsfreier Kontakte. Beim 230-V-Schaltkontakteingang muss dagegen ein geeigneter Verbraucher am überwachten Schaltkontakt angeschlossen sein.
Zwei Eingänge für unterschiedliche Anwendungen
Der ITS-23 kombiniert zwei Möglichkeiten der Funkansteuerung in einem Gerät:
-
Potentialfreier Eingang: Zur Auswertung geeigneter spannungsfreier Schalter, Relaiskontakte, Thermostatkontakte oder Endschalter.
-
230-V-Schaltkontakteingang: Zur Übertragung eines geeigneten Netzspannungs-Schaltzustands bei angeschlossenem Verbraucher.
Damit eignet sich das Modul zur Erweiterung vorhandener Schaltungen, ohne dass zwischen dem überwachten Kontakt und dem Funkempfänger eine zusätzliche Steuerleitung verlegt werden muss.
Potentialfreien Kontakt als Funksender nutzen
Über den potentialfreien Eingang kann ein geeigneter spannungsfreier Kontakt zur Funksteuerung verwendet werden.
Beispielsweise lassen sich vorhandene Schalter, Relaiskontakte, geeignete Thermostatkontakte oder Endschalter zur Auslösung eines Funkbefehls einsetzen.
Wird der Kontakt geöffnet oder geschlossen, überträgt das ITS-23 abhängig von der gewählten Einstellung den entsprechenden Ein- oder Aus-Befehl an den angelernten Funkempfänger.
Wichtig: An den potentialfreien Eingang darf keine Fremdspannung angelegt werden. Die Verdrahtung muss entsprechend der Original-Bedienungsanleitung erfolgen.
230-V-Schaltzustand per Funk weiterleiten
Der zweite Eingang ist für geeignete 230-V-Schaltkontakte vorgesehen. Damit kann beispielsweise ein vorhandener Schaltvorgang zur zusätzlichen Funksteuerung genutzt werden.
Ein typischer Anwendungsfall ist das gemeinsame Schalten einer zusätzlichen Leuchte oder eines geeigneten Funkempfängers, wenn ein bereits vorhandener Verbraucher eingeschaltet wird.
Auch die drahtlose Anzeige bestimmter Schaltzustände kann mit passenden Empfängern realisiert werden.
Entscheidende Voraussetzung: Verbraucher am 230-V-Schaltkontakt
Bitte unbedingt beachten: Der 230-V-Eingang des ITS-23 ist nicht mit einem gewöhnlichen Eingang zur reinen Spannungserkennung gleichzusetzen.
Am überwachten 230-V-Schaltkontakt muss ein geeigneter Verbraucher angeschlossen sein. Eine lediglich anliegende Netzspannung von 230 V reicht für die vorgesehene Erkennung nicht aus.
Der ITS-23 erfasst den Schaltzustand anhand der Potentialdifferenz in der vorgesehenen Schaltung. Fehlt der angeschlossene Verbraucher, kann die erforderliche Erkennung des Schaltzustands ausbleiben.
Diese Voraussetzung ist insbesondere dann wichtig, wenn das Modul zur Überwachung eines Relaisausgangs, eines vorhandenen Lichtschalters oder einer anderen 230-V-Schaltung eingesetzt werden soll.
Der elektrische Anschluss muss exakt nach der Original-Bedienungsanleitung erfolgen. Arbeiten an Netzspannung dürfen ausschließlich durch eine Elektrofachkraft durchgeführt werden.
Ein- und Aus-Befehle über Schiebeschalter umkehren
Der ITS-23 besitzt einen integrierten Schiebeschalter zur Umkehr der Schaltlogik.
Damit kann eingestellt werden, ob beim Öffnen oder beim Schließen des überwachten Kontakts ein Ein- beziehungsweise Aus-Befehl gesendet wird.
Diese Funktion ist besonders praktisch, wenn unterschiedliche Kontaktarten oder vorhandene Schaltlogiken verwendet werden.
Zwei verfügbare Sendercodes
Das Dual-Funk-Sendemodul verfügt über zwei Sendercodes, die aus einem großen Codierungsvorrat stammen.
Damit können die beiden Eingangsfunktionen geeigneten selbstlernenden Intertechno Funkempfängern zugeordnet werden.
Das Anlernen erfolgt nach der Bedienungsanleitung des jeweiligen Funkempfängers. Die Anzahl möglicher Senderzuordnungen hängt von dessen Speicherplätzen ab.
Beispiele für sinnvolle Anwendungen
-
Vorhandener Lichtschalter: Einen geeigneten Schaltzustand für zusätzliche Funkbeleuchtung nutzen.
-
Relaiskontakt: Einen potentialfreien Kontakt zur Auslösung eines Funkbefehls verwenden.
-
Thermostatkontakt: Einen geeigneten spannungsfreien Kontakt für eine zusätzliche Funksteuerung einsetzen.
-
Pumpe oder Heizung: Einen vorhandenen geeigneten Schaltzustand drahtlos weitergeben.
-
Kontrollleuchte: Mit einem passenden Funkempfänger eine zusätzliche optische Rückmeldung realisieren.
Die genannten Beispiele setzen eine geeignete elektrische Ausführung und kompatible Empfänger voraus. Das ITS-23 ist kein zertifiziertes Sicherheits- oder Überwachungsgerät und ersetzt keine vorgeschriebenen Schutz- und Alarmfunktionen.
Kompatibel mit selbstlernenden Intertechno Funkempfängern
Der ITS-23 ist für die Steuerung geeigneter selbstlernender Intertechno Funkempfänger vorgesehen.
Je nach Empfängertyp können Ein-/Aus-Schaltungen sowie weitere vom jeweiligen Empfänger unterstützte Funktionen ausgelöst werden.
Die Herstelleranleitung nennt grundsätzlich auch Dimmer, Jalousie- und Garagentorsteuerungen sowie Funkgongs. Bei diesen Anwendungen ist die konkrete Bedienlogik des Empfängers zu beachten.
Nicht geeignet ist das ITS-23 für ältere Intertechno Empfänger mit ausschließlich manueller Codierrad-Codierung, beispielsweise CMR-1000 oder CMR-500.
Batteriebetrieb mit CR2032
Die Stromversorgung des Sendemoduls erfolgt über eine 3-V-Lithium-Knopfzelle CR2032. Dadurch benötigt die Sendeelektronik keine separate dauerhafte Netzversorgung.
Der Hersteller nennt eine Batterielebensdauer von ungefähr 20.000 Schaltvorgängen. Die tatsächliche Nutzungsdauer hängt von den Einsatzbedingungen und der Schalthäufigkeit ab.
Die Batterie ist laut Hersteller im Lieferumfang enthalten.
Sicherheitshinweis: Neue und gebrauchte Knopfzellen stets außerhalb der Reichweite von Kindern aufbewahren.
Funkreichweite bis ungefähr 30 Meter
Die Funkreichweite beträgt unter günstigen Bedingungen bis zu ungefähr 30 Meter.
Wände, Decken, Metallflächen und andere Hindernisse können die tatsächliche Reichweite reduzieren. Die Funktion sollte deshalb am vorgesehenen Einbauort geprüft werden.
Technische Daten
-
Hersteller: Intertechno
-
Artikelnummer: ITS-23
-
GTIN: 9005437691525
-
Produkttyp: Dual-Funk-Sendemodul
-
Eingänge: 1 × potentialfreier Kontakt, 1 × 230-V-Schaltkontakt
-
Sendercodes: 2
-
Stromversorgung: 1 × CR2032, 3 V
-
Funkreichweite: bis ca. 30 m unter günstigen Bedingungen
-
Schaltlogik: Ein-/Aus-Signalfolge umschaltbar
-
Kompatibilität: geeignete selbstlernende Intertechno Funkempfänger
-
Einsatzbereich: trockene Innenräume
-
Besonderheit 230-V-Eingang: geeigneter angeschlossener Verbraucher erforderlich
Lieferumfang
- 1 × Intertechno ITS-23 Dual-Funk-Sendemodul
- 1 × CR2032-Batterie laut Herstellerangabe
Ein Funkempfänger ist nicht Bestandteil des Artikels und muss bei Bedarf separat erworben werden.
Wichtige Hinweise vor dem Kauf
- Der ITS-23 ist ein Funksender und kein eigenständiger Leistungs-Schaltaktor.
- Der potentialfreie Eingang darf nicht mit Fremdspannung beaufschlagt werden.
- Am 230-V-Schaltkontakt muss ein geeigneter Verbraucher angeschlossen sein; eine bloß anliegende 230-V-Spannung genügt nicht.
- Der Netzspannungsanschluss darf ausschließlich durch eine Elektrofachkraft erfolgen.
- Die Verdrahtung muss nach der Original-Bedienungsanleitung erfolgen.
- Es wird ein kompatibler selbstlernender Intertechno Funkempfänger benötigt.
- Ältere Empfänger mit ausschließlich manueller Codierrad-Codierung sind nicht geeignet.
- Die Funkübertragung ist nicht für sicherheitsrelevante Schaltungen oder garantierte Alarmmeldungen vorgesehen.
FAQ zum Intertechno ITS-23
Was ist der Intertechno ITS-23?
Der ITS-23 ist ein batteriebetriebenes Dual-Funk-Sendemodul mit einem potentialfreien Eingang und einem Eingang für geeignete 230-V-Schaltkontakte. Er überträgt Kontaktzustände als Funkbefehle an kompatible Intertechno Empfänger.
Welche Eingänge besitzt der ITS-23?
Das Modul besitzt zwei Eingänge: einen für potentialfreie Kontakte und einen für geeignete 230-V-Schaltkontakte.
Reicht es aus, am 230-V-Eingang einfach 230 V anzulegen?
Nein. Am überwachten 230-V-Schaltkontakt muss ein geeigneter Verbraucher angeschlossen sein. Die Erkennung erfolgt anhand der Potentialdifferenz in der vorgesehenen Schaltung. Eine lediglich anliegende 230-V-Spannung reicht nicht aus.
Kann ich einen potentialfreien Relaiskontakt verwenden?
Ja. Ein geeigneter spannungsfreier Relaiskontakt kann am potentialfreien Eingang angeschlossen werden. An diesen Eingang darf keine Fremdspannung angelegt werden.
Kann ich mit dem ITS-23 einen vorhandenen Lichtschalter nutzen?
Ja, sofern der vorhandene Schaltkontakt elektrisch geeignet ist und der Anschluss nach der Originalanleitung erfolgt. Beim 230-V-Eingang ist ein angeschlossener geeigneter Verbraucher erforderlich.
Welche Batterie benötigt der ITS-23?
Der ITS-23 benötigt eine 3-V-Lithium-Knopfzelle vom Typ CR2032.
Wie viele Sendercodes besitzt der ITS-23?
Das Dual-Sendemodul verfügt über zwei verfügbare Sendercodes.
Mit welchen Intertechno Empfängern funktioniert der ITS-23?
Er ist für geeignete selbstlernende Intertechno Funkempfänger vorgesehen. Die unterstützten Funktionen hängen vom jeweiligen Empfänger ab.
Kann der ITS-23 als Stromausfallmelder verwendet werden?
Er kann in geeigneten Schaltungen zur drahtlosen Meldung bestimmter Schaltzustandsänderungen eingesetzt werden. Eine zuverlässige sicherheitsrelevante Stromausfallüberwachung ist damit jedoch nicht gewährleistet, da Funkübertragung und Empfang nicht garantiert sind.
Wer darf den 230-V-Eingang anschließen?
Der Anschluss im Netzspannungsbereich darf ausschließlich von einer Elektrofachkraft entsprechend der Original-Bedienungsanleitung vorgenommen werden.
