Intertechno CYW-1000 – Funk-Lichtschalter-Set zum einfachen Nachrüsten

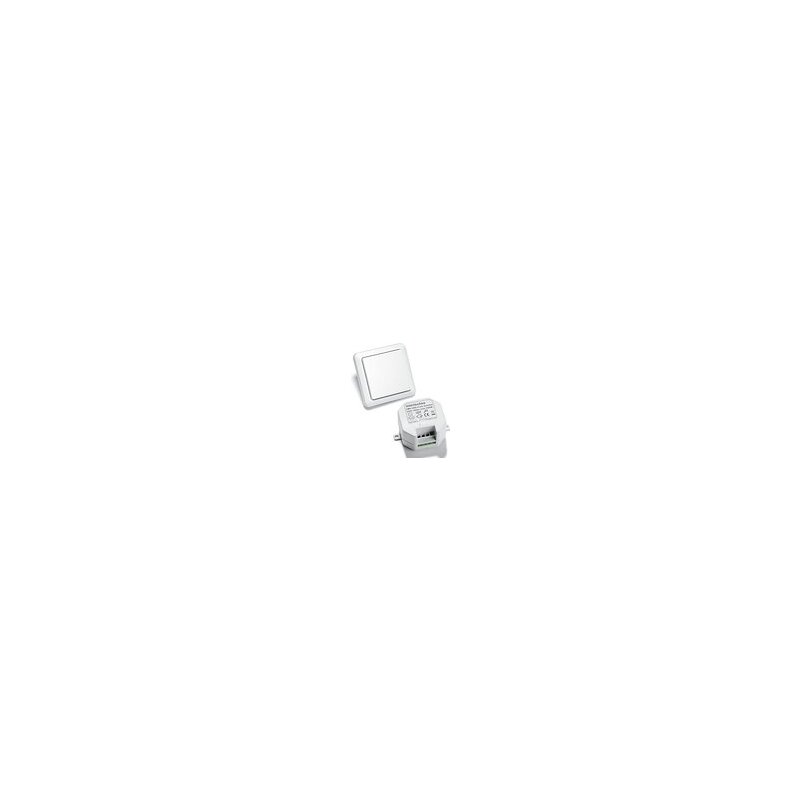

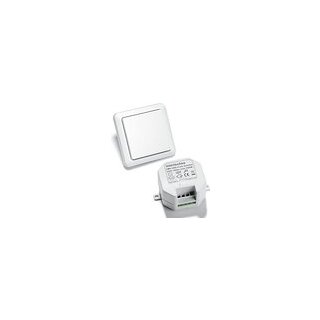

Mit dem Intertechno CYW-1000 Funk-Lichtschalter-Set schalten Sie geeignete Lampen und elektrische Verbraucher bequem per Funk. Das Set kombiniert den CMR-1000 Funk-Einbauschalter mit dem batteriebetriebenen YWT-8500 Funk-Wandsender.
Der Wandsender kann unabhängig von einer vorhandenen Schalterleitung an einer geeigneten Stelle angebracht werden. Die Schaltbefehle werden drahtlos zum CMR-1000 übertragen. So lässt sich eine zusätzliche oder anders positionierte Bedienstelle realisieren, ohne eine separate Steuerleitung zum Wandsender zu verlegen.
Die Vorteile des CYW-1000 Funk-Schalter-Sets
- Komplettes Set aus Funk-Einbauschalter und Funk-Wandsender
- Beleuchtung und geeignete elektrische Verbraucher per Funk ein- und ausschalten
- Keine zusätzliche Steuerleitung zum Wandsender erforderlich
- Batteriebetriebener Wandsender ohne Netzanschluss
- Flexible Platzierung auf geeigneten Wandflächen
- Funkfrequenz 433,92 MHz
- Reichweite bis ca. 30 m unter günstigen Bedingungen
- Manuelle Codierung über Codierräder
- 256 mögliche Codekombinationen
- Erweiterbar mit weiteren kompatiblen Intertechno Funksendern
- Je eine Bedienungsanleitung für beide Geräte enthalten
Funk-Lichtschalter ohne zusätzliche Steuerleitung
Der YWT-8500 sendet seine Schaltbefehle drahtlos an den CMR-1000. Dadurch muss zwischen dem Wandsender und dem Empfänger keine separate Steuerleitung verlegt werden.
Der CMR-1000 wird an einer geeigneten Stelle in die feste 230-V-Elektroinstallation eingebaut. Der batteriebetriebene Wandsender kann anschließend an einer gut erreichbaren Stelle montiert werden.
Diese Lösung eignet sich beispielsweise für die Nachrüstung einer zusätzlichen Lichtschalterposition, die Renovierung bestehender Räume oder die flexible Bedienung einer Beleuchtung.
Typische Einsatzbereiche
- Zusätzlicher Lichtschalter im Flur
- Beleuchtung bequem vom Bett aus schalten
- Schalterposition bei einer Renovierung verändern
- Beleuchtung in Wohn- und Arbeitsräumen steuern
- Geeignete fest angeschlossene Verbraucher per Funk ein- und ausschalten
CMR-1000 – Funk-Einbauschalter zum Ein- und Ausschalten
Der Intertechno CMR-1000 ist ein Funk-Einbauschalter für geeignete 230-V-Verbraucher. Er empfängt die Funkbefehle des YWT-8500 und schaltet den angeschlossenen Verbraucher ein oder aus.
Der Empfänger arbeitet mit 230 V AC bei 50 Hz und nutzt die klassische Intertechno Funktechnik mit manueller Codierung.
Schaltleistung bis 1.000 W
Die maximale Nenn-Schaltleistung beträgt 1.000 W für geeignete ohmsche Lasten. Diese Leistungsgrenze gilt nicht automatisch für alle angeschlossenen Verbraucher.
Bei LED-Leuchten, elektronischen Vorschaltgeräten, Transformatoren und anderen Lastarten müssen insbesondere die zulässige Belastung und mögliche Einschaltströme berücksichtigt werden. Die Eignung ist vor dem Anschluss zu prüfen.
Reine Schaltfunktion – kein Dimmer
Der CMR-1000 ist ein Funk-Schaltaktor zum Ein- und Ausschalten. Eine Helligkeitsregelung ist mit diesem Empfänger nicht möglich.
Für dimmbare Beleuchtung wird ein dafür geeigneter Funkdimmer benötigt.
Manuelle Codierung mit 256 Kombinationen
Der CMR-1000 wird über zwei Codierräder eingestellt. Ein Codierrad bietet die Buchstaben A bis P, das zweite die Zahlen 1 bis 16.
Daraus ergeben sich insgesamt 256 mögliche Codekombinationen. Sender und Empfänger müssen auf denselben Buchstaben und dieselbe Zahl eingestellt werden.
Wichtig: Die 256 Codekombinationen sind keine 256 Speicherplätze. Der CMR-1000 verwendet eine manuelle Codierung und keinen selbstlernenden Senderspeicher.
Die eingestellte Codierung bleibt auch bei einer Unterbrechung der Stromversorgung erhalten.
YWT-8500 – Batteriebetriebener Funk-Wandsender
Der mitgelieferte Intertechno YWT-8500 ist ein Funk-Wandsender zur drahtlosen Bedienung kompatibler Intertechno Funkempfänger.
Seine Schaltwippe ermöglicht beim CMR-1000 das einfache Ein- und Ausschalten der angeschlossenen Beleuchtung. Die obere Wippenseite dient zum Einschalten, die untere zum Ausschalten.
Flexible Montage ohne Netzanschluss
Der Wandsender benötigt keine Verbindung zur 230-V-Elektroinstallation. Er kann auf einer geeigneten Oberfläche mit Schrauben oder passendem doppelseitigem Klebeband befestigt werden.
Damit lässt sich die Schalterposition unabhängig von vorhandenen Leitungen auswählen. Bei der Montage müssen Untergrund und Befestigungsart berücksichtigt werden.
Batterie des YWT-8500
Der YWT-8500 verwendet eine 12-V-Batterie des Typs A23 beziehungsweise 23A. Bei nachlassender Funkreichweite sollte zunächst die Batterie geprüft und gegebenenfalls ersetzt werden.
Ob eine Batterie bereits zum Lieferumfang gehört, richtet sich nach der gelieferten Geräteausstattung.
Reichweite und Funkübertragung
Das CYW-1000 Set arbeitet auf 433,92 MHz. Unter günstigen Bedingungen beträgt die Funkreichweite bis zu ca. 30 m.
Die tatsächliche Reichweite kann durch Wände, Decken, Metallflächen, Stahlbeton oder andere Funkquellen reduziert werden.
Bei der Installation des CMR-1000 sollten metallische Abschirmungen möglichst vermieden werden. Die Positionierung des Empfängers muss durch eine Elektrofachkraft erfolgen.
Technische Daten des CMR-1000
-
Hersteller: Intertechno
-
Modell: CMR-1000
-
Geräteart: Funk-Einbauschalter
-
Funktion: Ein / Aus
-
Betriebsspannung: 230 V AC / 50 Hz
-
Maximale Nenn-Schaltleistung: 1.000 W für geeignete ohmsche Lasten
-
Funkfrequenz: 433,92 MHz
-
Codierung: Manuell über zwei Codierräder
-
Codekombinationen: 256 (A bis P / 1 bis 16)
-
Reichweite: Bis ca. 30 m unter günstigen Bedingungen
-
Abmessungen: Ca. 50 x 50 x 30 mm
-
Gehäusefarbe: Weiß
-
Montage: Feste Elektroinstallation durch Elektrofachkraft
Technische Daten des YWT-8500
-
Hersteller: Intertechno
-
Modell: YWT-8500
-
Geräteart: Batteriebetriebener Funk-Wandsender
-
Funktion am CMR-1000: Ein / Aus
-
Funkfrequenz: 433,92 MHz
-
Codierung: Manuell über zwei Codierräder
-
Codekombinationen: 256
-
Batterietyp: 1 x 12 V A23 / 23A
-
Reichweite: Bis ca. 30 m unter günstigen Bedingungen
-
Abmessungen: Ca. 80 x 80 x 20 mm
-
Gehäusefarbe: Weiß
-
Einsatzbereich: Geschützter Innenbereich
Kompatibilität und Erweiterungsmöglichkeiten
Der CMR-1000 ist für kompatible Intertechno Funksender mit manueller Codierung vorgesehen. Der enthaltene YWT-8500 ist für diesen Empfänger geeignet.
Weitere kompatible Wandsender oder Handsender mit Codierrad können auf denselben Code eingestellt werden und denselben Empfänger bedienen.
Beispielsweise lassen sich geeignete Sender wie der ITK-200 oder ITS-150 als zusätzliche Bedienstellen verwenden.
Wichtig: Der CMR-1000 ist kein selbstlernender Funkempfänger. Sender, die ausschließlich das selbstlernende Intertechno Funkprotokoll verwenden, sind nicht automatisch kompatibel.
Eine direkte WLAN-Funktion ist nicht vorhanden.
CYW-1000 oder CYW-1000-2 – welches Set passt besser?
Das CYW-1000 enthält einen CMR-1000 und einen YWT-8500 Wandsender. Es eignet sich, wenn eine Funk-Bedienstelle benötigt wird.
Das CYW-1000-2 enthält denselben Funk-Einbauschalter, jedoch zwei YWT-8500 Wandsender. Damit kann dieselbe Beleuchtung direkt von zwei Funk-Bedienstellen aus geschaltet werden.
Beide Varianten lassen sich bei Bedarf mit weiteren kompatiblen Funksendern erweitern.
Lieferumfang des Intertechno CYW-1000
- 1 x Intertechno CMR-1000 Funk-Einbauschalter
- 1 x Intertechno YWT-8500 Funk-Wandsender
- 1 x Bedienungsanleitung für den CMR-1000
- 1 x Bedienungsanleitung für den YWT-8500
Die Angaben zum Lieferumfang beziehen sich auf die beiden enthaltenen Geräte und ihre jeweiligen Bedienungsanleitungen.
Wichtige Hinweise vor dem Kauf
- Der CMR-1000 benötigt einen fachgerechten Anschluss an die feste 230-V-Installation.
- Am vorgesehenen Anschluss müssen die erforderlichen Leiter vorhanden sein.
- Der Empfänger schaltet nur ein und aus; er besitzt keine Dimmfunktion.
- Die maximale Leistung von 1.000 W gilt für geeignete ohmsche Lasten.
- Bei LED-Leuchten und elektronischen Lasten ist die elektrische Eignung gesondert zu prüfen.
- Die Funkcodierung erfolgt manuell über Codierräder.
- Die Funkreichweite hängt von den baulichen Gegebenheiten ab.
- Der Wandsender benötigt eine 12-V-Batterie des Typs A23 / 23A.
- Der Empfänger ist nicht zur sicheren Netztrennung geeignet.
Sicherheit und fachgerechte Installation
Achtung: Der CMR-1000 arbeitet mit 230 V Netzspannung. Installation, Anschluss und Wartung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Die vorhandene Verdrahtung, der Einbauort und die Eignung des angeschlossenen Verbrauchers müssen vor der Installation geprüft werden.
Vor Arbeiten an elektrischen Anlagen muss der betroffene Stromkreis fachgerecht freigeschaltet und die Spannungsfreiheit festgestellt werden. Die Herstelleranleitungen und geltenden Sicherheitsvorschriften sind einzuhalten.
Der CMR-1000 darf nicht als Ersatz für eine sichere elektrische Trennvorrichtung verwendet werden.
Häufige Fragen zum Intertechno CYW-1000
1. Was ist im CYW-1000 Set enthalten?
Das Set enthält einen CMR-1000 Funk-Einbauschalter, einen YWT-8500 Funk-Wandsender und jeweils eine Bedienungsanleitung für beide Geräte.
2. Kann ich mit dem CYW-1000 einen Lichtschalter ohne zusätzliche Steuerleitung nachrüsten?
Ja. Der YWT-8500 überträgt seine Befehle drahtlos an den CMR-1000. Der Empfänger selbst muss jedoch fachgerecht an die vorhandene 230-V-Installation angeschlossen werden.
3. Wie werden CMR-1000 und YWT-8500 miteinander verbunden?
Beide Geräte werden über ihre Codierräder auf denselben Buchstaben und dieselbe Zahl eingestellt. Ein elektronischer Anlernvorgang ist nicht erforderlich.
4. Wie viele Funkcodes stehen zur Verfügung?
Es gibt 256 mögliche Codekombinationen aus den Buchstaben A bis P und den Zahlen 1 bis 16. Dabei handelt es sich nicht um Speicherplätze, sondern um manuell einstellbare Funkcodes.
5. Kann ich mit dem CYW-1000 LED-Lampen schalten?
Geeignete LED-Leuchten können geschaltet werden, wenn ihre elektrische Belastung einschließlich möglicher Einschaltströme mit dem CMR-1000 vereinbar ist. Die Eignung muss vor dem Anschluss geprüft werden.
6. Kann ich mit dem Set auch dimmen?
Nein. Der CMR-1000 ist ein reiner Funk-Einbauschalter für Ein- und Ausschaltvorgänge. Zum Dimmen wird ein geeigneter Funkdimmer benötigt.
7. Welche Batterie benötigt der YWT-8500?
Der YWT-8500 verwendet eine 12-V-Batterie des Typs A23 beziehungsweise 23A. Bei nachlassender Funkreichweite sollte die Batterie geprüft werden.
8. Wie weit reicht die Funkverbindung?
Unter günstigen Bedingungen beträgt die Reichweite bis zu etwa 30 m. Wände, Decken, Metallflächen und andere Störquellen können sie reduzieren.
9. Kann ich einen zweiten Wandsender ergänzen?
Ja. Ein weiterer kompatibler Intertechno Funksender mit manueller Codierung kann auf denselben Code eingestellt werden. Alternativ gibt es das CYW-1000-2 Set mit zwei YWT-8500 Wandsendern.
10. Darf ich den CMR-1000 selbst einbauen?
Nein. Der Anschluss erfolgt an einer festen 230-V-Elektroinstallation und darf ausschließlich durch eine qualifizierte Elektrofachkraft durchgeführt werden.
