Intertechno CYW-1000-2 – Licht von zwei Stellen per Funk schalten
Mit dem Intertechno CYW-1000-2 Funk-Wechselschalter-Set bedienen Sie eine geeignete Beleuchtung bequem von zwei verschiedenen Stellen aus. Das Set besteht aus einem CMR-1000 Funk-Einbauschalter und zwei YWT-8500 Funk-Wandsendern.
Die beiden Wandsender übertragen ihre Schaltbefehle drahtlos an den CMR-1000. Dadurch lässt sich eine zusätzliche Bedienstelle schaffen, ohne eine separate Steuerleitung zwischen den Wandsendern verlegen zu müssen.
Das Set eignet sich beispielsweise zur Nachrüstung eines zweiten Lichtschalters im Flur, Schlafzimmer, Treppenbereich oder in anderen Innenräumen. Voraussetzung ist eine geeignete Elektroinstallation am Einbauort des Empfängers.
Die Vorteile des CYW-1000-2 Funk-Schalter-Sets
- Ein Funk-Einbauschalter und zwei passende Funk-Wandsender
- Eine Beleuchtung von zwei Stellen ein- und ausschalten
- Keine zusätzliche Steuerleitung zwischen den Bedienstellen erforderlich
- Batteriebetriebene Wandsender ohne 230-V-Anschluss
- Flexible Befestigung mit Schrauben oder geeignetem Klebeband
- Manuelle Funkcodierung über zwei Codierräder
- 256 mögliche Codekombinationen
- Funkfrequenz 433,92 MHz
- Reichweite bis ca. 30 m unter günstigen Bedingungen
- Erweiterbar mit weiteren kompatiblen Intertechno Sendern mit Codierrad
Funk-Wechselschaltung ohne zusätzliche Steuerleitung
Bei einer klassischen Wechselschaltung müssen die Schalterstellen elektrisch miteinander verbunden werden. Das CYW-1000-2 Set ermöglicht eine andere Lösung: Die beiden YWT-8500 Wandsender kommunizieren per Funk mit dem CMR-1000 Empfänger.
Beide Wandsender werden auf dieselbe Funkcodierung wie der Empfänger eingestellt. Anschließend kann die angeschlossene Beleuchtung von beiden Bedienstellen ein- und ausgeschaltet werden.
Die Wandsender benötigen keine Netzleitung. Lediglich der CMR-1000 muss fachgerecht an die vorhandene 230-V-Installation angeschlossen werden.
Typische Einsatzmöglichkeiten
- Zusätzlicher Lichtschalter am anderen Ende eines Flurs
- Zweite Bedienstelle neben dem Bett
- Lichtschaltung von zwei Eingängen eines Raumes
- Nachrüstung einer Funk-Schaltstelle bei Renovierungen
- Flexible Platzierung eines Lichtschalters auf geeigneten Wandflächen

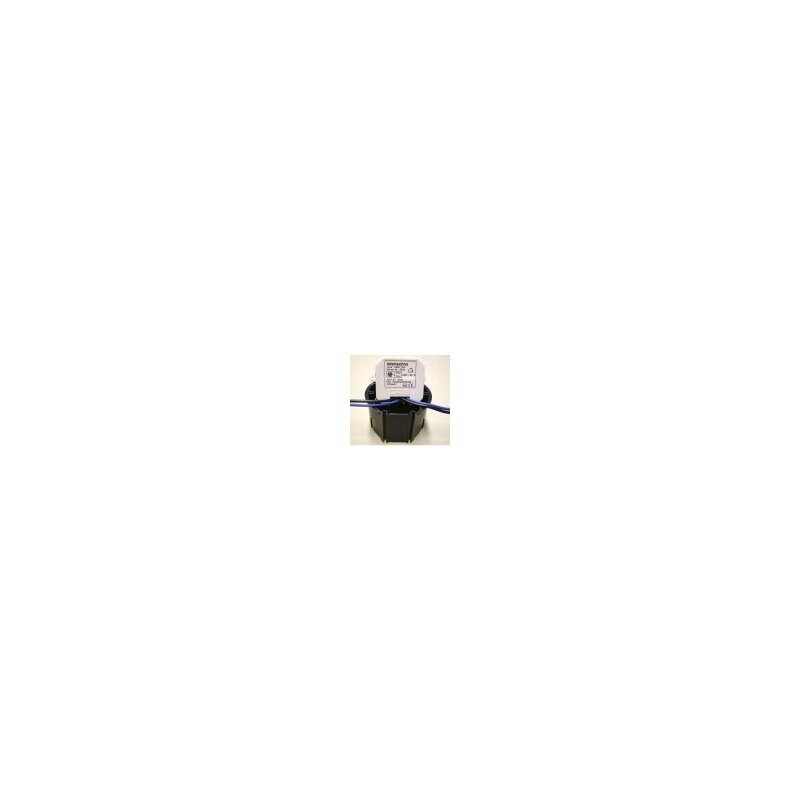

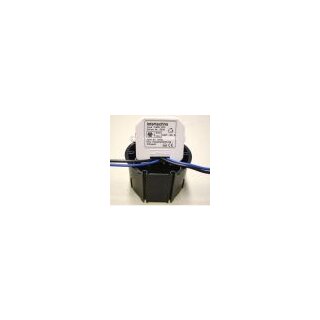

CMR-1000 – Funk-Einbauschalter für 230-V-Verbraucher
Der Intertechno CMR-1000 ist ein Funk-Einbauschalter zum Ein- und Ausschalten geeigneter elektrischer Verbraucher. Er wird in eine dafür geeignete feste Elektroinstallation eingebaut und empfängt die Funkbefehle der beiden YWT-8500 Wandsender.
Der Empfänger arbeitet mit 230 V AC bei 50 Hz und verwendet das klassische Intertechno Funksystem mit manueller Codierung.
Schaltleistung und geeignete Verbraucher
Die angegebene maximale Schaltleistung des CMR-1000 beträgt 1.000 W für geeignete ohmsche Lasten. Diese Leistungsgrenze darf nicht pauschal auf alle Lampen, LED-Treiber, Motoren oder andere Verbraucher übertragen werden.
Bei induktiven, kapazitiven oder elektronischen Lasten können deutlich niedrigere zulässige Belastungen gelten. Insbesondere bei LED-Leuchten müssen Einschaltstrom und Eignung des jeweiligen Treibers berücksichtigt werden.
Vor dem Anschluss muss eine Elektrofachkraft prüfen, ob die vorgesehene Last für den CMR-1000 geeignet ist.
Ein- und Ausschalten statt Dimmen
Der CMR-1000 ist ein reiner Funk-Schaltaktor. Er kann geeignete Verbraucher ein- und ausschalten, besitzt jedoch keine Dimmfunktion.
Auch wenn der YWT-8500 mit anderen kompatiblen Empfängern zusätzliche Funktionen auslösen kann, wird eine am CMR-1000 angeschlossene Leuchte ausschließlich geschaltet.
Manuelle Codierung über Codierräder
Der CMR-1000 verwendet keine selbstlernenden Speicherplätze. Stattdessen wird die Funkadresse über zwei Codierräder eingestellt.
Ein Codierrad bietet die Buchstaben A bis P, das andere die Zahlen 1 bis 16. Dadurch stehen insgesamt 256 Codekombinationen zur Verfügung.
Damit beide Wandsender denselben Empfänger steuern, müssen die Codierräder an allen drei Geräten auf denselben Buchstaben und dieselbe Zahl eingestellt werden.
Die eingestellte Codierung bleibt auch bei einer Unterbrechung der Stromversorgung erhalten.
Zwei YWT-8500 Funk-Wandsender für flexible Bedienstellen
Zum Set gehören zwei Intertechno YWT-8500 Funk-Wandsender. Beide sind batteriebetrieben und können unabhängig von einer vorhandenen Schalterleitung an geeigneten Stellen montiert werden.
Die Wandsender besitzen jeweils eine Wippe zum Ein- und Ausschalten kompatibler Funkempfänger. Die Codierung wird über zwei Drehschalter unter der Wippe eingestellt.
Montage mit Schrauben oder Klebeband
Die YWT-8500 Wandsender lassen sich auf geeigneten Oberflächen befestigen, beispielsweise auf Fliesen, Glas, Holz oder gestrichenen Wänden.
Je nach Untergrund kann die Befestigung mit Schrauben oder geeignetem doppelseitigem Klebeband erfolgen. Der Untergrund muss für die gewählte Befestigung geeignet sein.
Batteriebetrieb ohne Netzanschluss
Jeder YWT-8500 wird mit einer 12-V-Batterie des Typs 23A beziehungsweise 23AE-C1 betrieben. Für den Wandsender ist daher kein 230-V-Anschluss erforderlich.
Bei nachlassender Reichweite sollte zunächst der Batteriezustand geprüft werden. Batterien sind entsprechend den geltenden Vorschriften zu entsorgen.
Funkreichweite und zuverlässige Bedienung
Das CYW-1000-2 Set arbeitet im 433-MHz-Frequenzbereich. Unter günstigen Bedingungen beträgt die Funkreichweite etwa 30 m.
Die tatsächliche Reichweite hängt von den örtlichen Gegebenheiten ab. Wände, Decken, Metallflächen, elektrische Installationen und andere Funkquellen können die Übertragung beeinflussen.
Metallische Abschirmungen am Empfänger sollten vermieden werden. Der Einbauort ist durch eine Elektrofachkraft so zu wählen, dass eine zuverlässige Funkverbindung möglich ist.
Technische Daten des CMR-1000
-
Hersteller: Intertechno
-
Modell: CMR-1000
-
Geräteart: Funk-Einbauschalter
-
Funktion: Ein / Aus
-
Betriebsspannung: 230 V AC / 50 Hz
-
Maximale Schaltleistung: 1.000 W bei geeigneter ohmscher Last
-
Funkfrequenz: 433,92 MHz
-
Codierung: Manuell über zwei Codierräder
-
Codekombinationen: 256 (A bis P / 1 bis 16)
-
Reichweite: ca. 30 m unter günstigen Bedingungen
-
Schutzart: IP20
-
Standby-Verbrauch: unter 0,5 W
-
Gehäusefarbe: Weiß
-
Abmessungen: ca. 50 x 50 x 30 mm
-
Montage: Feste Elektroinstallation durch Elektrofachkraft
Technische Daten der YWT-8500 Wandsender
-
Hersteller: Intertechno
-
Modell: YWT-8500
-
Anzahl im Set: 2 Stück
-
Geräteart: Batteriebetriebener Funk-Wandsender
-
Funktion am CMR-1000: Ein / Aus
-
Funkfrequenz: 433,92 MHz
-
Codierung: Manuell über zwei Codierräder
-
Verfügbare Codekombinationen: 256
-
Stromversorgung: Jeweils 1 x 12-V-Batterie Typ 23A / 23AE-C1
-
Reichweite: ca. 30 m unter günstigen Bedingungen
-
Schutzart: IP20
-
Abmessungen: ca. 80 x 80 x 20 mm
-
Gehäusefarbe: Weiß
-
Einsatzbereich: Geschützter Innenbereich
Kompatibilität und Erweiterungsmöglichkeiten
Der CMR-1000 ist für kompatible Intertechno Funksender mit manueller Codierung beziehungsweise Codierrad vorgesehen.
Die beiden enthaltenen YWT-8500 Wandsender sind passend zum CMR-1000 und können mit identischer Codierung denselben Empfänger bedienen.
Weitere geeignete Intertechno Sender mit Codierrad können ergänzt werden. Dazu zählen beispielsweise kompatible Handsender und Wandsender des klassischen Intertechno Funksystems.
Wichtig: Der CMR-1000 ist kein selbstlernender Funkempfänger. Sender, die ausschließlich das selbstlernende Funkprotokoll verwenden, sind nicht automatisch kompatibel.
Eine direkte WLAN- oder Smartphone-Steuerung ist nicht integriert. Für eine solche Erweiterung wäre eine ausdrücklich kompatible Zusatzlösung erforderlich.

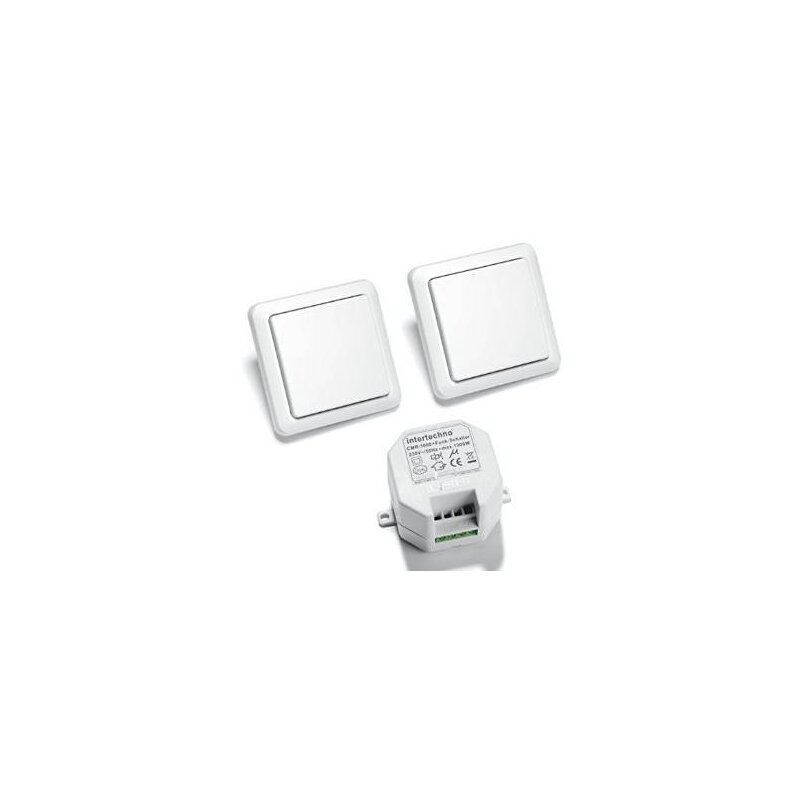

Lieferumfang des Intertechno CYW-1000-2 Sets
- 1 x Intertechno CMR-1000 Funk-Einbauschalter
- 2 x Intertechno YWT-8500 Funk-Wandsender
- 1 x Bedienungsanleitung für den CMR-1000
- 2 x Bedienungsanleitung für die YWT-8500 Wandsender
Die YWT-8500 Wandsender werden batteriebetrieben. Angaben zu Batterien und Befestigungsmaterial richten sich nach der jeweiligen Geräteausstattung.
Wichtige Hinweise vor dem Kauf
- Der CMR-1000 benötigt einen festen 230-V-Anschluss mit geeigneter Verdrahtung.
- Der Empfänger schaltet ausschließlich ein und aus; er dimmt nicht.
- Die maximale Leistung von 1.000 W gilt für geeignete ohmsche Lasten.
- Bei LED-Leuchten und anderen elektronischen Lasten muss die Eignung gesondert geprüft werden.
- Die Funkcodierung erfolgt manuell und nicht über eine Anlerntaste.
- Alle drei Geräte müssen für die gemeinsame Bedienung dieselbe Codierung erhalten.
- Die Funkreichweite kann durch bauliche Gegebenheiten reduziert werden.
- Die Geräte sind für geeignete geschützte Innenbereiche vorgesehen.
- Der CMR-1000 darf nicht zur sicheren Netztrennung verwendet werden.
Sicherheit und fachgerechte Installation
Achtung: Der CMR-1000 wird an 230 V Netzspannung angeschlossen. Installation, Anschluss und Wartung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Vor Beginn der Arbeiten muss der betreffende Stromkreis fachgerecht freigeschaltet und die Spannungsfreiheit geprüft werden. Die Herstelleranleitung und die geltenden Installationsvorschriften sind zu beachten.
Der Empfänger ist kein Ersatz für eine sichere elektrische Trennvorrichtung. Elektrische Verbraucher, deren unbeaufsichtigtes Einschalten zu Gefahren führen kann, dürfen nicht ohne entsprechende Schutzmaßnahmen angeschlossen werden.
Häufige Fragen zum Intertechno CYW-1000-2
1. Was ist im CYW-1000-2 Set enthalten?
Das Set enthält einen Intertechno CMR-1000 Funk-Einbauschalter, zwei YWT-8500 Funk-Wandsender sowie jeweils eine Bedienungsanleitung für alle drei Geräte.
2. Kann ich eine Lampe von zwei Stellen schalten?
Ja. Beide YWT-8500 Wandsender können auf denselben Funkcode eingestellt werden und dadurch den CMR-1000 gemeinsam bedienen.
3. Muss ich zwischen den Wandsendern Kabel verlegen?
Nein. Die Wandsender übertragen ihre Befehle drahtlos. Der CMR-1000 benötigt jedoch weiterhin einen fachgerechten Anschluss an die vorhandene 230-V-Installation.
4. Wie werden die Wandsender mit dem CMR-1000 verbunden?
Die Verbindung erfolgt durch identische Einstellung der Codierräder an den beiden YWT-8500 Wandsendern und am CMR-1000 Empfänger. Ein elektronischer Anlernvorgang ist nicht erforderlich.
5. Wie viele Funkcodes stehen zur Verfügung?
Es stehen 256 mögliche Codekombinationen zur Verfügung. Diese ergeben sich aus den Buchstaben A bis P und den Zahlen 1 bis 16. Jeder YWT-8500 sendet jeweils den eingestellten Code.
6. Kann ich mit dem CYW-1000-2 LED-Lampen schalten?
Geeignete LED-Leuchten können geschaltet werden, sofern ihre elektrische Belastung einschließlich möglicher Einschaltströme mit dem CMR-1000 vereinbar ist. Die Eignung muss vor dem Anschluss geprüft werden.
7. Kann ich mit dem Set das Licht dimmen?
Nein. Der CMR-1000 ist ein reiner Funk-Einbauschalter zum Ein- und Ausschalten. Für die Helligkeitsregelung wird ein geeigneter Funkdimmer benötigt.
8. Welche Batterien benötigen die YWT-8500 Wandsender?
Jeder YWT-8500 benötigt eine 12-V-Batterie des Typs 23A beziehungsweise 23AE-C1. Die Batterien sind bei Bedarf auszutauschen.
9. Kann ich später weitere Funk-Wandsender ergänzen?
Ja. Weitere kompatible Intertechno Sender mit manueller Codierung können auf denselben Code eingestellt werden und dadurch denselben Empfänger bedienen.
10. Darf ich den CMR-1000 selbst installieren?
Nein. Der CMR-1000 ist Bestandteil einer festen 230-V-Elektroinstallation. Einbau, Anschluss und Wartung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
