Intertechno ITLBPM-230 – Funk-Einbauschalter-Set für LED-Beleuchtung
Mit dem Intertechno ITLBPM-230 Set erweitern Sie Ihre vorhandene Lichtinstallation um eine komfortable Funksteuerung. Das Set kombiniert den kompakten Funk-Einbauschalter ITL-230 mit dem LED-Freund BPM-1504.
Der ITL-230 ermöglicht das Ein- und Ausschalten geeigneter Beleuchtung über kompatible Intertechno Funksender. Der vorhandene Lichtschalter kann bei geeigneter Installation weiterhin verwendet werden. Das BPM-1504 unterstützt den Betrieb geeigneter LED-Leuchtmittel und kann störendes Nachglimmen im ausgeschalteten Zustand reduzieren.
Die Vorteile des ITLBPM-230 Sets
- Funksteuerung für bestehende Lichtinstallationen
- Kompakter ITL-230 Funk-Einbauschalter in 2-Draht-Technik
- Vorhandenen Lichtschalter weiterhin verwenden
- 6 Speicherplätze für geeignete Intertechno Sendercodes
- Geeignete LED-Beleuchtung mit Bypassmodul schalten
- LED-Nachglimmen im ausgeschalteten Zustand reduzieren
- Kompatibel mit geeigneten Intertechno Funksendern
- Maximale Schaltleistung des ITL-230: 230 W
- Beide Komponenten mit jeweils eigener Bedienungsanleitung
ITL-230 – Vorhandenen Lichtschalter per Funk erweitern

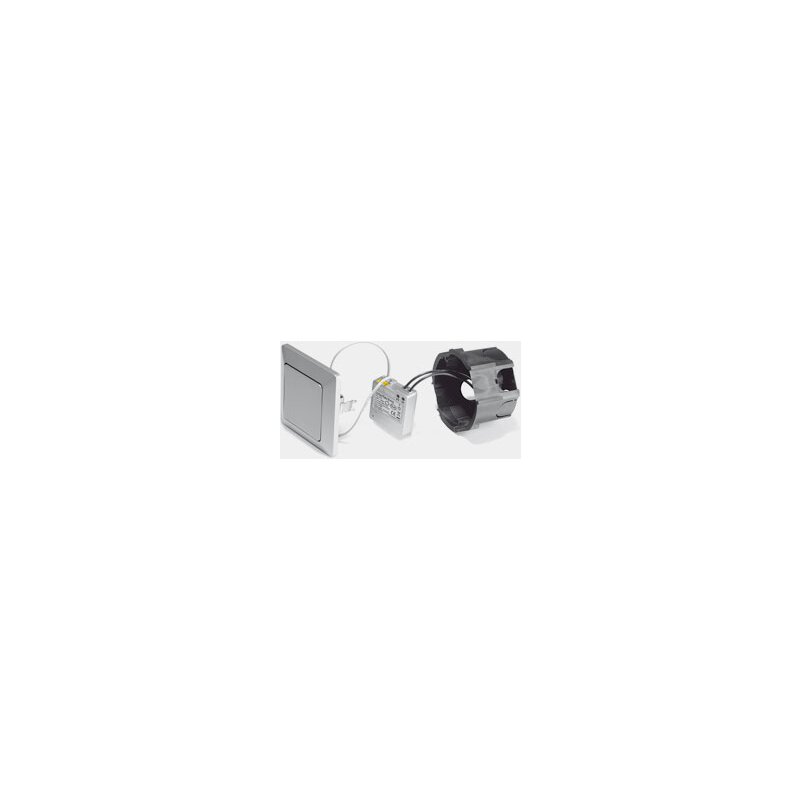

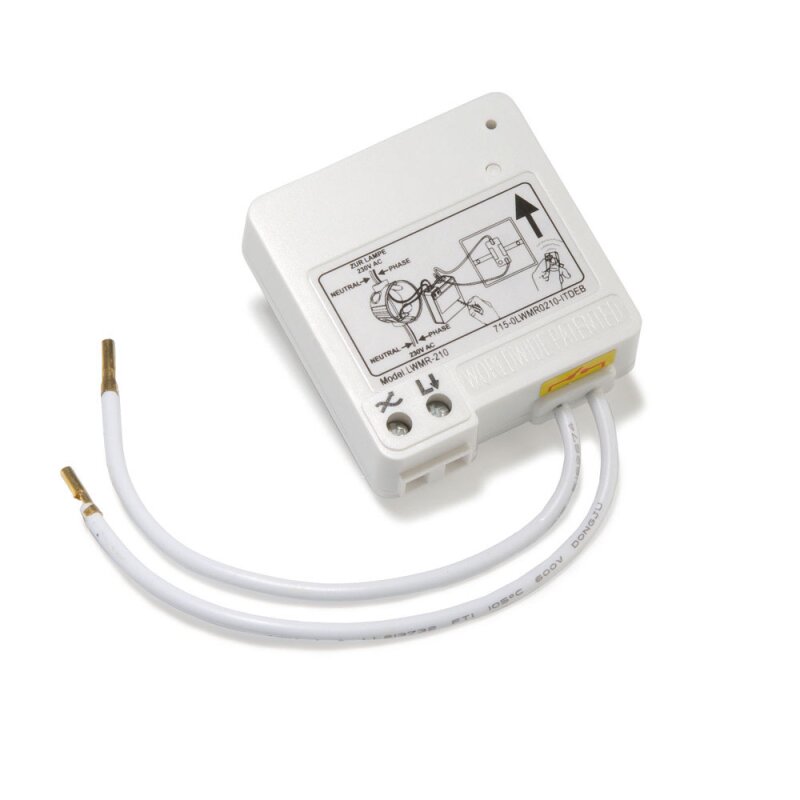

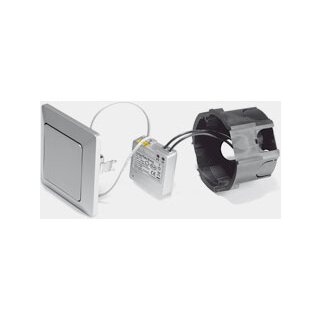

Der Intertechno ITL-230 ist ein kompakter Funk-Einbauschalter in 2-Draht-Technik. Er kann bei geeigneten Installationsbedingungen hinter einem vorhandenen Lichtschalter montiert werden.
Nach fachgerechter Installation lässt sich die angeschlossene Beleuchtung über den bisherigen Lichtschalter und über einen angelernten kompatiblen Intertechno Funksender bedienen.
6 Speicherplätze für flexible Funksteuerung
Der ITL-230 verfügt über 6 Speicherplätze für geeignete Intertechno Sendercodes. Damit können mehrere kompatible Sender zur Bedienung derselben Beleuchtung verwendet werden.
Beispielsweise lässt sich eine Leuchte über einen Funkhandsender und einen zusätzlichen Funk-Wandsender steuern, sofern beide Sender mit dem Empfänger kompatibel sind.
433,92 MHz Funktechnik
Der ITL-230 arbeitet auf der Funkfrequenz 433,92 MHz. Für die drahtlose Bedienung wird ein kompatibler Intertechno Funksender benötigt.
Je nach verwendetem Sender ist eine Steuerung über Funkhandsender, Funk-Wandsender oder geeignete Funk-Sendemodule möglich.
Schaltleistung und geeignete Leuchtmittel
Der ITL-230 besitzt eine maximale Schaltleistung von 230 W. Bei geeigneten herkömmlichen Glüh- und Hochvolt-Halogenlampen ist die reguläre Mindestlast von etwa 30 W zu beachten.
In Kombination mit dem BPM-1504 können abhängig vom verwendeten LED-Typ auch geeignete LED-Leuchtmittel ab etwa 15 W betrieben werden. Eine einwandfreie Funktion bei jeder LED-Lampe kann nicht garantiert werden.
Leuchtstofflampen, Energiesparlampen und gewickelte Transformatoren sind für den ITL-230 nicht geeignet.
BPM-1504 LED-Freund – LED-Nachglimmen reduzieren
Bei Funk-Empfängern in 2-Draht-Technik kann ein geringer Reststrom durch die angeschlossene Beleuchtung fließen. Empfindliche LED-Leuchtmittel können dadurch selbst im ausgeschalteten Zustand schwach leuchten oder flackern.

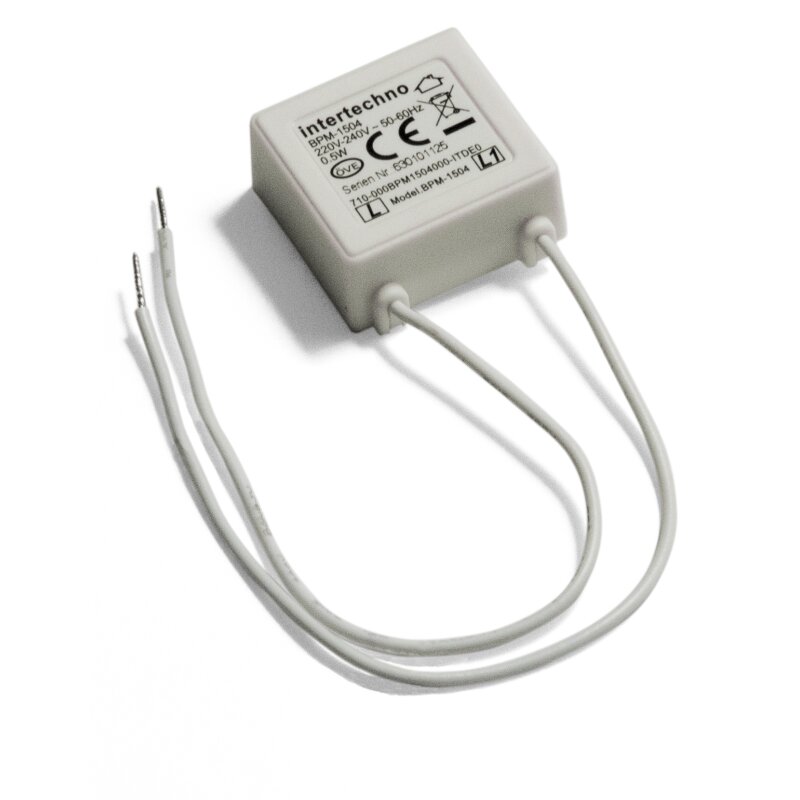

Der Intertechno BPM-1504 LED-Freund ist ein Bypassmodul, das fachgerecht parallel zur geeigneten Leuchte installiert wird. Es kann geringe Restströme ableiten und dadurch unerwünschtes Nachglimmen reduzieren.
Warum ist der LED-Freund sinnvoll?
Besonders bei empfindlichen LED-Leuchtmitteln oder niedrigen Anschlussleistungen können Restströme sichtbare Effekte verursachen. Das BPM-1504 unterstützt den Betrieb geeigneter LED-Beleuchtung in Verbindung mit dem ITL-230.
Die tatsächliche Wirkung hängt von der verwendeten LED-Lampe, deren Elektronik, der angeschlossenen Last und den Installationsbedingungen ab.
Wichtige Grenzen des BPM-1504
Das BPM-1504 ist weder ein Dimmer noch eine universelle Lösung für sämtliche LED-Probleme. Insbesondere Flackern bei eingeschalteter Beleuchtung kann andere Ursachen haben und wird durch den LED-Freund nicht grundsätzlich beseitigt.
Technische Daten des ITL-230 Funk-Einbauschalters
-
Hersteller: Intertechno
-
Modell: ITL-230
-
Gerätetyp: Funk-Einbauschalter, Ein/Aus
-
Betriebsspannung: 230 V AC / 50 Hz
-
Funkfrequenz: 433,92 MHz
-
Maximale Schaltleistung: 230 W
-
Reguläre Mindestlast: ca. 30 W
-
LED-Betrieb mit BPM-1504: je nach LED-Typ ab ca. 15 W
-
Speicherplätze: 6
-
Abmessungen: ca. 45 × 41 × 13 mm
-
Standby-Verbrauch: ca. 1 W
-
Dimmfunktion: Nein
-
Montage: Festeinbau im geschützten Innenbereich
Technische Daten des BPM-1504 LED-Freunds
-
Hersteller: Intertechno
-
Modell: BPM-1504
-
Gerätetyp: LED-Bypassmodul
-
Funktion: Reduzierung von LED-Nachglimmen im ausgeschalteten Zustand
-
Standby-Verbrauch: ca. 0,5 W
-
Abmessungen: ca. 28 × 28 × 12 mm
-
Montage: Parallel zur geeigneten Leuchte
Kompatibilität mit Intertechno Funksendern
Der ITL-230 kann mit geeigneten Intertechno Funksendern auf 433,92 MHz angesteuert werden. Zu den für den ITL-230 vorgesehenen Sendermodellen gehören beispielsweise:
-
Funkhandsender: ITK-200, ITKL-30, ITLS-16, ITS-10 und ITGDT-809
-
Funk-Wandsender: ITW-801, ITW-802, ITW-852, ITWT-800 und YWT-8500
-
Funk-Sendemodule: ITS-23 und ITS-2000
Die tatsächliche Kompatibilität richtet sich nach dem jeweiligen Sendermodell und dessen unterstütztem Funksystem. Nicht jeder Intertechno Sender oder Empfänger ist automatisch mit allen anderen Produkten kompatibel.
Smartphone-Steuerung und Gateway
Der ITL-230 besitzt keine eigene WLAN-Funktion. Eine Steuerung über Smartphone, Automationen oder unterstützte Sprachsteuerung setzt eine zusätzlich vorhandene, kompatible Gateway-Lösung voraus.
Die verfügbaren Funktionen hängen vom eingesetzten Gateway und dessen Unterstützung des ITL-230 ab.
Lieferumfang des ITLBPM-230 Sets
- 1 × Intertechno ITL-230 Funk-Einbauschalter
- 1 × Intertechno BPM-1504 LED-Freund
- 1 × Bedienungsanleitung für den ITL-230
- 1 × Bedienungsanleitung für den BPM-1504
Hinweis: Ein Funkhandsender oder Funk-Wandsender gehört nicht zum Lieferumfang. Ein kompatibler Sender muss bei Bedarf separat bestellt werden.
Wichtige Hinweise vor dem Kauf
- Der ITL-230 ist ein Funk-Ein/Aus-Schalter und kein Dimmer.
- Die maximale Schaltleistung von 230 W darf nicht überschritten werden.
- Die Eignung der verwendeten LED-Leuchtmittel und deren Mindestlast müssen beachtet werden.
- Der Betrieb geeigneter LED-Leuchtmittel ab ca. 15 W mit BPM-1504 ist vom LED-Typ abhängig.
- Das BPM-1504 kann Nachglimmen reduzieren, beseitigt aber nicht grundsätzlich jedes LED-Flackern.
- Leuchtstofflampen, Energiesparlampen und gewickelte Transformatoren sind nicht geeignet.
- Für die Funkbedienung wird ein kompatibler Intertechno Sender benötigt.
- Vor dem Kauf müssen die Einbauverhältnisse und die vorhandene Elektroinstallation geprüft werden.
Sicherheit und fachgerechte Installation
Achtung: Arbeiten an 230-V-Netzspannung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft durchgeführt werden.
Vor Beginn der Installation muss die Spannungsversorgung fachgerecht abgeschaltet und die Spannungsfreiheit festgestellt werden.
Der ITL-230 wird gemäß seiner Bedienungsanleitung in die geeignete Lichtinstallation integriert. Das BPM-1504 wird fachgerecht parallel zur geeigneten Leuchte angeschlossen.
Beide Komponenten sind ausschließlich entsprechend den jeweiligen Herstelleranleitungen und den geltenden elektrotechnischen Vorschriften zu installieren.
Die mitgelieferten Bedienungsanleitungen sind vor der Installation vollständig zu lesen und für spätere Arbeiten aufzubewahren.
Häufige Fragen zum Intertechno ITLBPM-230 Set
1. Was ist im ITLBPM-230 Set enthalten?
Das Set enthält einen Intertechno ITL-230 Funk-Einbauschalter, einen BPM-1504 LED-Freund und jeweils eine eigene Bedienungsanleitung für beide Geräte. Ein Funksender ist nicht enthalten.
2. Kann ich mit dem ITLBPM-230 LED-Lampen schalten?
Ja. Geeignete LED-Leuchtmittel können in Kombination mit dem BPM-1504 geschaltet werden. Die Funktion hängt von der angeschlossenen LED-Last und dem verwendeten Leuchtmittel ab.
3. Welche Mindestlast gilt für LED-Leuchtmittel?
Mit dem BPM-1504 ist je nach LED-Typ der Betrieb geeigneter LED-Leuchtmittel ab etwa 15 W möglich. Eine zuverlässige Funktion mit jedem LED-Leuchtmittel ist nicht garantiert.
4. Kann ich mit dem ITLBPM-230 LED-Lampen dimmen?
Nein. Der ITL-230 ist ein Funk-Ein/Aus-Schalter. Für eine Dimmfunktion wird ein geeigneter Funkdimmer benötigt.
5. Wofür benötige ich den BPM-1504 LED-Freund?
Das Bypassmodul kann geringe Restströme ableiten, die bei empfindlichen LED-Leuchtmitteln im ausgeschalteten Zustand zu störendem Nachglimmen führen können.
6. Wie viele Speicherplätze besitzt der ITL-230?
Der ITL-230 verfügt über 6 Speicherplätze für geeignete Intertechno Sendercodes. Dadurch können mehrere kompatible Funksender zur Bedienung derselben Beleuchtung angelernt werden.
7. Kann ich meinen vorhandenen Lichtschalter weiterhin verwenden?
Ja. Bei geeigneter Installation kann der ITL-230 hinter dem vorhandenen Lichtschalter montiert werden, sodass die manuelle Bedienung erhalten bleibt.
8. Welche Intertechno Fernbedienungen sind kompatibel?
Geeignete Sender sind beispielsweise ITK-200, ITLS-16, ITS-10 und verschiedene kompatible Intertechno Funk-Wandsender. Maßgeblich ist die vom Hersteller bestätigte Kompatibilität.
9. Ist eine Steuerung per Smartphone möglich?
Der ITL-230 besitzt kein integriertes WLAN. Eine Smartphone-Steuerung setzt ein zusätzliches kompatibles Gateway voraus, das den ITL-230 unterstützt.
10. Kann ich das ITLBPM-230 Set selbst installieren?
Nein. Beide Komponenten werden an der 230-V-Elektroinstallation angeschlossen. Installation und Anschluss dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Für beide Geräte liegen separate Bedienungsanleitungen bei.
