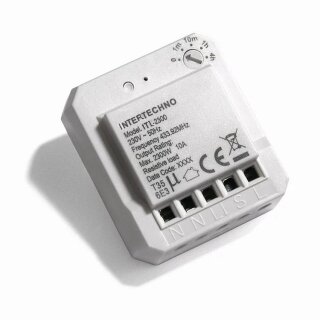

Intertechno ITL-2300 Funk-Mini-Einbaumodul – bis 2300 W schalten
Das Intertechno ITL-2300 Funk-Mini-Einbaumodul macht eine vorhandene Beleuchtung oder einen geeigneten elektrischen Verbraucher komfortabel per Funk steuerbar. Das kompakte Modul wird direkt in die Zuleitung eingebaut und kann dadurch beispielsweise hinter einem vorhandenen Lichtschalter oder direkt bei der Lampe montiert werden.
Der vorhandene Lichtschalter kann dabei weiterhin genutzt werden. Zusätzlich lässt sich der angeschlossene Verbraucher mit einem kompatiblen Intertechno Funksender, Wandsender oder Sensor schalten. Das ITL-2300 eignet sich für eine maximale Schaltleistung von 2300 W.
Kompaktes Funkmodul für die Nachrüstung
Der ITL-2300 wurde für den Einbau in bestehende Elektroinstallationen entwickelt. Durch die kompakte Bauform von nur etwa 43 × 40 × 16 mm kann das Modul in geeigneten Installationssituationen direkt in der Unterputzdose oder in der Nähe der Leuchte untergebracht werden.
Damit lässt sich eine vorhandene Installation um eine Funksteuerung erweitern, ohne einen separaten Funkstecker verwenden zu müssen. Der vorhandene Lichtschalter kann weiterhin für die manuelle Bedienung genutzt werden.
Bis zu 2300 W Schaltleistung
Das ITL-2300 ist für das Ein- und Ausschalten bis 2300 W ausgelegt. Dadurch eignet sich das Funk-Mini-Modul für Anwendungen, bei denen ein kleineres Funkmodul mit geringerer Schaltleistung nicht ausreicht.
Welche Last tatsächlich angeschlossen werden darf, hängt dabei immer von der konkreten elektrischen Anwendung und den Angaben des Herstellers ab. Die Installation und der Anschluss an das 230-V-Netz dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Auch für eine Wechselschaltung geeignet
Eine besondere Stärke des ITL-2300 ist die Möglichkeit, es auch in einer bestehenden Wechselschaltung einzusetzen. Dadurch kann eine vorhandene Installation mit mehreren Bedienstellen um eine Funksteuerung erweitert werden.
Zusätzliche Funk-Wandsender können dabei weitere Schaltmöglichkeiten schaffen, ohne dass für diese zusätzlichen Bedienpunkte neue Steuerleitungen verlegt werden müssen.
Automatische Abschaltung nach Wunsch
Für Anwendungen, bei denen ein Verbraucher nicht dauerhaft eingeschaltet bleiben soll, besitzt das ITL-2300 eine integrierte Abschaltautomatik.
Je nach Anwendung kann eine automatische Abschaltung nach 1 Minute, 10 Minuten, 1 Stunde oder 4 Stunden gewählt werden. Zusätzlich ist auch der normale Betrieb ohne automatische Abschaltung möglich.
Das ist beispielsweise praktisch für Bereiche, in denen Licht oder ein anderer angeschlossener Verbraucher nur für eine bestimmte Zeit benötigt wird. Die Abschaltautomatik kann dadurch helfen, ein versehentliches Dauer-Einschalten zu vermeiden.
Per Funk, Wandsender oder Sensor steuern
Das ITL-2300 arbeitet mit selbstlernenden Intertechno Funksendern. Der jeweilige Sender wird direkt am Funkmodul angelernt. Laut Bedienungsanleitung können insgesamt 32 unterschiedliche Codes bzw. selbstlernende Sender gespeichert werden.
Dadurch können mehrere Sender für denselben Empfänger verwendet werden. Auch individuelle und gruppenweise Schaltungen mit mehreren Funkempfängern lassen sich aufbauen.
Die gespeicherten Codes bleiben laut Hersteller auch nach einem Stromausfall erhalten. Wird mehr als die maximale Anzahl von 32 Codes angelernt, wird jeweils der älteste gespeicherte Code ersetzt.
Für Szenenschaltungen geeignet
Das ITL-2300 besitzt zusätzlich einen Szenenspeicher. In Verbindung mit geeigneten Intertechno Sendern und weiteren Empfängern, die für Szenenschaltungen vorgesehen sind, können mehrere Verbraucher gemeinsam in einen zuvor festgelegten Schaltzustand gebracht werden.
So kann beispielsweise eine Beleuchtung ausgeschaltet, ein anderer Verbraucher eingeschaltet und ein weiterer Funkempfänger gleichzeitig in einen bestimmten Zustand versetzt werden. Die Bedienung erfolgt anschließend mit einem geeigneten Szenensender wie beispielsweise dem Intertechno ITF-100.
Damit eignet sich das ITL-2300 nicht nur als einzelner Funk-Ein/Aus-Empfänger, sondern auch als Bestandteil einer erweiterten Intertechno Hausautomation.
Passend für moderne und bestehende Intertechno Installationen

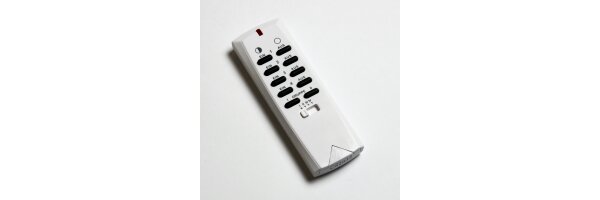

Das ITL-2300 ist für die Zusammenarbeit mit selbstlernenden Intertechno Sendern ausgelegt. Ältere Intertechno Sender und Empfänger mit manueller Buchstaben- und Zahlencodierung sind daher nicht die passende Systembasis für dieses Modul.
Bei der Erweiterung einer bestehenden Anlage sollte deshalb immer geprüft werden, welches Codiersystem beim vorhandenen Empfänger und Sender eingesetzt wird. Besonders bei älteren Intertechno Komponenten ist die genaue Kompatibilität vor dem Kauf wichtig.
Ideal für zusätzliche Funk-Bedienpunkte
Durch die Kombination aus vorhandenem Lichtschalter und Funksteuerung ergeben sich zahlreiche Nachrüstmöglichkeiten. Eine Beleuchtung kann beispielsweise weiterhin am ursprünglichen Schalter bedient und zusätzlich über einen Funk-Wandsender an einer anderen Stelle geschaltet werden.
Damit lassen sich zusätzliche Bedienmöglichkeiten schaffen, ohne für jeden neuen Bedienpunkt eine klassische elektrische Verkabelung vornehmen zu müssen.
Technische Daten
-
Artikel: ITL-2300
-
Typ: Funk-Mini-Einbaumodul / Funkempfänger Ein/Aus
-
Versorgung: 230 V AC / 50 Hz
-
Maximale Schaltleistung: 2300 W
-
Speicherplätze: 32
-
Funkcodierung: selbstlernend
-
Reichweite: bis ca. 30 m in Gebäuden, abhängig von den örtlichen Bedingungen
-
Abmessungen: ca. 43 × 40 × 16 mm
-
Funktion: Ein/Aus
-
Abschaltautomatik: 1 Min., 10 Min., 1 Std. oder 4 Std. sowie ohne Abschaltung
-
Szenenfunktion: vorhanden
-
Montage: Einbau in geeignete Unterputzdose oder bei der Leuchte
Installation nur durch eine Elektrofachkraft
Das ITL-2300 wird direkt in eine 230-V-Elektroinstallation eingebaut. Der Anschluss darf deshalb ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
Vor der Installation muss die betreffende Stromversorgung abgeschaltet und gegen Wiedereinschalten gesichert werden. Die Anschlüsse sind entsprechend der Herstelleranleitung auszuführen.
Wichtige Hinweise vor dem Kauf
- Das ITL-2300 ist für 230 V AC / 50 Hz ausgelegt.
- Die maximale Schaltleistung beträgt 2300 W.
- Das Modul ist für selbstlernende Intertechno Sender vorgesehen.
- Sender mit älterer Buchstaben-/Zahlencodierung sind nicht für dieses Codiersystem vorgesehen.
- Für Szenenschaltungen werden geeignete Intertechno Sender und Empfänger mit Szenenfunktion benötigt.
- Die Reichweite von ca. 30 m ist eine Praxisangabe und kann durch Wände, Decken und andere Hindernisse reduziert werden.
- Der Einbau in die 230-V-Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Häufige Fragen zum Intertechno ITL-2300
Was kann ich mit dem ITL-2300 schalten?
Das ITL-2300 dient zum Ein- und Ausschalten geeigneter Verbraucher bis maximal 2300 W. Es kann sowohl über den vorhandenen Lichtschalter als auch über kompatible Intertechno Funksender gesteuert werden.
Kann der vorhandene Lichtschalter weiter verwendet werden?
Ja. Das ITL-2300 wird in die vorhandene Installation eingebaut, sodass der bestehende Lichtschalter weiterhin für die manuelle Bedienung verwendet werden kann.
Kann das ITL-2300 in einer Wechselschaltung eingesetzt werden?
Ja. Der Hersteller beschreibt das ITL-2300 ausdrücklich auch für den Einsatz in einer bestehenden Wechselschaltung. Der Anschluss muss entsprechend der Herstelleranleitung durch eine Elektrofachkraft erfolgen.
Welche Abschaltzeiten sind möglich?
Die automatische Abschaltung kann auf 1 Minute, 10 Minuten, 1 Stunde oder 4 Stunden eingestellt werden. Zusätzlich ist der normale Betrieb ohne automatische Abschaltung möglich.
Wie viele Sender kann das ITL-2300 speichern?
Es können bis zu 32 unterschiedliche Codes bzw. selbstlernende Sender gespeichert werden. Werden weitere Codes angelernt, wird jeweils der älteste gespeicherte Code ersetzt.
Kann das ITL-2300 für Szenen verwendet werden?
Ja. Das Modul besitzt einen Szenenspeicher und kann mit geeigneten Intertechno Sendern und Empfängern für Szenenschaltungen eingesetzt werden. Dadurch können mehrere Verbraucher mit einem Tastendruck in zuvor gespeicherte Zustände gebracht werden.
