Intertechno ITM-2300 – Funk-Abluftsteuerung mit Fensterkontakt
Mit dem Intertechno ITM-2300 Funk-Abluftsteuerung-Set lassen sich geeignete elektrische Geräte abhängig vom Öffnungszustand eines Fensters steuern. Das Set kombiniert einen batteriebetriebenen Funk-Magnetsensor mit einem passenden Funk-Zwischenstecker.
Wird das Fenster geöffnet, kann der Funk-Fensterkontakt einen EIN-Befehl senden. Beim Schließen des Fensters wird ein AUS-Befehl übertragen. Dadurch eignet sich das Set beispielsweise für die fensterabhängige Steuerung einer geeigneten Dunstabzugshaube oder anderer elektrischer Verbraucher.
Dunstabzugshaube abhängig vom Fenster steuern
Bei entsprechender Einstellung des Magnetsensors wird der Funk-Zwischenstecker eingeschaltet, sobald das Fenster geöffnet wird. Die angeschlossene Dunstabzugshaube erhält dadurch Strom und kann verwendet werden.
Wird das Fenster geschlossen, sendet der Sensor einen AUS-Befehl an den Funk-Zwischenstecker. Der angeschlossene Verbraucher wird dadurch von der Versorgung abgeschaltet, sofern die Schaltung und die Geräteeigenschaften dies zulassen.
Ob die Dunstabzugshaube nach dem Wiedereinschalten der Stromversorgung automatisch wieder betriebsbereit ist, hängt von ihrer eigenen Elektronik und Bedienlogik ab.
Funk-Fensterkontakt ohne zusätzliche Steuerleitung
Der Funk-Magnetsensor besteht aus einem Sendeteil und einem Magneten. Beide werden am Fenster beziehungsweise Fensterrahmen befestigt.
Beim Öffnen und Schließen ändert sich der Abstand zwischen Sensor und Magnet. Der Sender erkennt diese Änderung und übermittelt den entsprechenden Funkbefehl.
Da die Signalübertragung per Funk erfolgt, muss keine zusätzliche Steuerleitung vom Fenster zum elektrischen Verbraucher verlegt werden.
Einfaches Anlernen des Funk-Zwischensteckers
Der Funk-Zwischenstecker wird in eine geeignete Steckdose eingesetzt und entsprechend seiner Bedienungsanleitung in den Lernmodus versetzt.
Anschließend wird der gewünschte Schaltbefehl des Fensterkontakts ausgelöst und am Empfänger gespeichert. Nach erfolgreichem Anlernen reagiert der Zwischenstecker auf den Funk-Magnetsensor.
Vor der endgültigen Montage sollte die Schaltfunktion mehrfach bei geöffnetem und geschlossenem Fenster getestet werden.
Auch für andere Anwendungen geeignet
Der ITM-2300 kann nicht nur zur Steuerung einer Dunstabzugshaube verwendet werden. Auch andere geeignete elektrische Verbraucher lassen sich abhängig vom Zustand einer Tür oder eines Fensters schalten.
Beispielsweise kann ein Verbraucher beim Öffnen eines Fensters eingeschaltet und beim Schließen wieder ausgeschaltet werden.
Die konkrete Anwendung muss mit den Eigenschaften des angeschlossenen Gerätes, dem verwendeten Funkempfänger und den jeweiligen Sicherheitsanforderungen vereinbar sein.
Funkreichweite bis ca. 30 Meter
Die Funkreichweite beträgt unter günstigen Bedingungen ungefähr 30 Meter. Wände, Metallflächen, Einbauorte und andere Hindernisse können die tatsächlich erreichbare Entfernung verringern.
Eine zuverlässige Funkverbindung sollte deshalb am vorgesehenen Montageort geprüft werden.
Schaltleistung des Funk-Zwischensteckers beachten
Die maximal zulässige elektrische Last richtet sich nach dem tatsächlich im Set enthaltenen Funk-Zwischenstecker sowie nach der Art des angeschlossenen Verbrauchers.
Die zulässige Belastung darf nicht überschritten werden. Insbesondere bei Geräten mit Motoren sind Einschaltstrom und gegebenenfalls abweichende Leistungsgrenzen zu berücksichtigen.
Maßgeblich sind die Typenkennzeichnung und die Bedienungsanleitung des mitgelieferten Empfängers.
Wichtiger Sicherheitshinweis bei Kamin oder Ofen
Achtung: Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte können gefährliche Unterdrucksituationen entstehen. Dabei besteht die Gefahr, dass Abgase in Wohnräume gelangen.
Das ITM-2300 Funkset darf nicht allein aufgrund seiner Fensterkontaktfunktion als zugelassene Sicherheitseinrichtung für solche Anlagen angesehen werden.
Ob und unter welchen Bedingungen eine Fensterkontaktschaltung verwendet werden darf, muss vor der Installation mit der zuständigen Fachperson beziehungsweise dem bevollmächtigten Bezirksschornsteinfeger geklärt werden. Gegebenenfalls ist eine ausdrücklich dafür geeignete und zugelassene Sicherheitseinrichtung erforderlich.

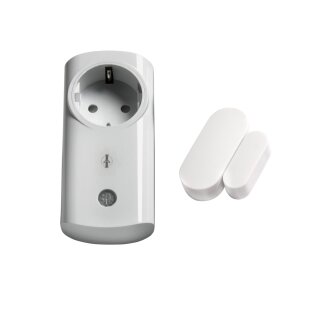

Lieferumfang
- 1 × Funk-Magnetsensor mit Gegenmagnet für Fenster oder Türen
- 1 × passender Funk-Zwischenstecker
- Erforderliche Batterie für den Fensterkontakt laut Shopangabe
Die genaue Typenbezeichnung des Funk-Zwischensteckers und das beiliegende Zubehör sind anhand der tatsächlich gelieferten Setzusammenstellung zu prüfen.
Technische Daten
-
Artikelnummer: ITM-2300
-
Produkttyp: Funk-Abluftsteuerung-Set
-
Steuerung: Fensterabhängige Funk-EIN/AUS-Schaltung
-
Sender: Batteriebetriebener Funk-Magnetsensor
-
Empfänger: Funk-Zwischenstecker
-
Funkreichweite: bis ca. 30 m unter günstigen Bedingungen
-
Anlernen: Selbstlernende Funktechnik
-
Schaltleistung: gemäß Typenschild des tatsächlich mitgelieferten Empfängers
-
Montage Sensor: Am Fenster oder Türrahmen
-
Einsatzbereich: Geeignete Innenanwendungen
Kompatibilität
Der mitgelieferte Fensterkontakt und der Funk-Zwischenstecker sind als Set für die fensterabhängige Steuerung vorgesehen.
Die Verwendung des Fensterkontakts mit weiteren Intertechno Funkempfängern ist nur sinnvoll, wenn diese die erforderlichen Funkbefehle unterstützen und für die jeweilige Anwendung geeignet sind.
Bei sicherheitsrelevanten Anwendungen reicht eine allgemeine Funkkompatibilität allein nicht aus.
Wichtige Hinweise vor dem Kauf
- Keine pauschale Freigabe als Sicherheitseinrichtung für raumluftabhängige Feuerstätten.
- Vor Verwendung mit Kamin oder Ofen ist eine fachliche Prüfung erforderlich.
- Die zulässige Schaltleistung richtet sich nach dem mitgelieferten Empfänger.
- Bei Dunstabzugshauben sind insbesondere Motorlasten und Einschaltströme zu beachten.
- Die Funktionsweise der angeschlossenen Dunstabzugshaube nach einer Stromunterbrechung ist zu berücksichtigen.
- Die Funkreichweite kann durch bauliche Hindernisse reduziert werden.
- Das Set ersetzt keine erforderlichen baulichen oder lüftungstechnischen Schutzmaßnahmen.
FAQ zum Intertechno ITM-2300
Was ist im ITM-2300 Set enthalten?
Das Set besteht aus einem batteriebetriebenen Funk-Fensterkontakt mit Gegenmagnet und einem passenden Funk-Zwischenstecker. Die genaue Ausführung des Empfängers richtet sich nach der gelieferten Setzusammenstellung.
Wie funktioniert die Funk-Abluftsteuerung?
Der Fensterkontakt erkennt, ob das Fenster geöffnet oder geschlossen wird, und sendet entsprechende Funkbefehle an den angelernten Zwischenstecker.
Benötige ich eine Steuerleitung zum Fenster?
Nein. Die Verbindung zwischen Fensterkontakt und Funk-Zwischenstecker erfolgt drahtlos.
Kann ich das Set für meine Dunstabzugshaube verwenden?
Das ist bei geeigneten Dunstabzugshauben grundsätzlich möglich. Die elektrische Belastbarkeit, das Verhalten nach einer Stromunterbrechung und gegebenenfalls zusätzliche Sicherheitsanforderungen müssen geprüft werden.
Ist das ITM-2300 bei gleichzeitigem Betrieb mit einem Kamin zugelassen?
Eine solche Zulassung kann für dieses Set nicht pauschal zugesichert werden. Bei raumluftabhängigen Feuerstätten muss die zulässige Lösung vorab mit der zuständigen Fachperson beziehungsweise dem Bezirksschornsteinfeger geklärt werden.
Wie groß ist die Funkreichweite?
Unter günstigen Bedingungen sind ungefähr 30 Meter möglich. Die tatsächliche Reichweite hängt von den baulichen Gegebenheiten ab.
Kann ich auch andere Geräte damit schalten?
Ja, sofern der Verbraucher für die verwendete Funk-Schaltlösung geeignet ist und die zulässigen elektrischen Grenzwerte eingehalten werden.
Ist der Fensterkontakt batteriebetrieben?
Ja. Der Funk-Magnetsensor wird über eine Batterie versorgt, die laut Shopangabe zum Set gehört.
Welche maximale Leistung darf ich anschließen?
Maßgeblich ist die Belastbarkeit des tatsächlich mitgelieferten Funk-Zwischensteckers. Bei Motorlasten können niedrigere zulässige Werte als bei rein ohmschen Verbrauchern gelten.
