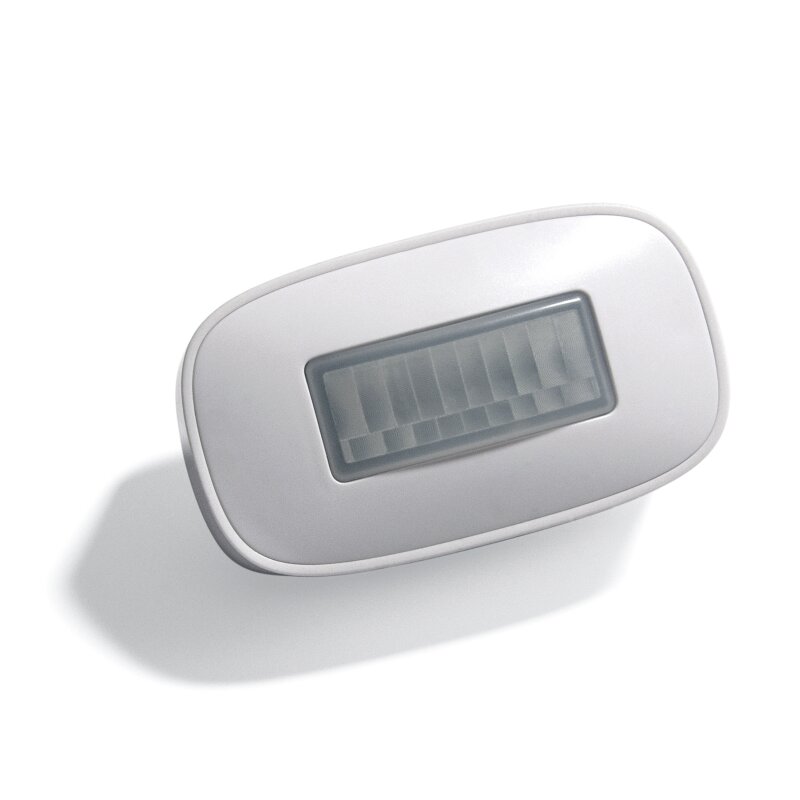

Intertechno PIR-3000 – Funk-Bewegungsmelder für automatische Innenbeleuchtung
Mit dem Intertechno PIR-3000 Funk-Bewegungsmelder lassen sich geeignete Leuchten und andere Verbraucher automatisch bei Bewegung einschalten. Der batteriebetriebene Sensor sendet seine Funkbefehle an einen zuvor angelernten, selbstlernenden Intertechno Funkempfänger.
Ideal ist der PIR-3000 beispielsweise für Flur, Keller, Treppenbereich, Abstellraum oder eine trockene Garage. Eine zusätzliche Steuerleitung zwischen Bewegungsmelder und Funkempfänger ist nicht erforderlich.
Automatisches Licht bei Bewegung
Der PIR-3000 erkennt Bewegungen innerhalb seines Erfassungsbereichs und sendet bei Bedarf einen Einschaltbefehl an den angelernten Funkempfänger.
Dadurch kann sich die Beleuchtung beim Betreten eines Raumes automatisch einschalten. Nach der eingestellten Zeit ohne weitere Bewegung wird ein Ausschaltbefehl gesendet.
Der PIR-3000 ist ein Funksender und schaltet selbst keine 230-V-Verbraucher. Hierfür wird ein geeigneter Intertechno Funkempfänger benötigt.
Vier einstellbare Abschaltzeiten
Die automatische Abschaltung lässt sich in vier Stufen einstellen:
-
5 Sekunden: Für sehr kurze Schaltvorgänge
-
1 Minute: Für kurze Wege und Durchgangsbereiche
-
5 Minuten: Für Flure, Kellerräume oder Abstellräume
-
10 Minuten: Für Bereiche mit längerem Aufenthalt
Die Abschaltzeit beginnt nach der letzten erkannten Bewegung beziehungsweise nachdem der Erfassungsbereich verlassen wurde. Weitere erkannte Bewegungen können den Zeitraum entsprechend verlängern.
Drei Helligkeitsstufen für bedarfsgerechtes Schalten
Über einen Schalter im Gehäuse kann eingestellt werden, bei welcher Umgebungshelligkeit der PIR-3000 reagieren soll.
-
H – Tag und Nacht: Bewegungen werden unabhängig von der Helligkeit berücksichtigt.
-
M – Dämmerung: Schaltung bei weniger als ungefähr 20 ± 5 Lux.
-
L – Dunkelheit: Schaltung bei weniger als ungefähr 10 ± 5 Lux.
Damit lässt sich vermeiden, dass die Beleuchtung bei ausreichend Tageslicht unnötig eingeschaltet wird.
Die Einstellung H ist beispielsweise sinnvoll, wenn ein kompatibler Funk-Gong bei jeder Bewegung ausgelöst werden soll.
Flexible Magnetbefestigung ohne Steuerleitung
Eine Besonderheit des PIR-3000 ist die magnetische Befestigung. Der mitgelieferte Montagemagnet wird an einer geeigneten Wand oder Decke befestigt. Der Bewegungsmelder lässt sich anschließend magnetisch anbringen und flexibel ausrichten.
Alternativ kann das Gerät auf einer ebenen Fläche wie einem Regal oder Tisch aufgestellt werden.
Die Ausrichtung ist entscheidend für eine zuverlässige Bewegungserkennung. Die quadratischen Felder der Sensorlinse sollen entsprechend der Originalanleitung nach unten zeigen.
Erfassungsbereich bis ca. 6 Meter
Der Erfassungsbereich hängt von der Montagehöhe und der Ausrichtung ab. Bei einer Montagehöhe von ungefähr 1,50 m gelten folgende Richtwerte:
- Ungefähr 2 Meter bei 160°
- Ungefähr 6 Meter bei 90°
Durch die Magnetbefestigung lässt sich der Erfassungsbereich an die räumlichen Gegebenheiten anpassen.
Kompatibel mit selbstlernenden Intertechno Funkempfängern
Der PIR-3000 ist für geeignete selbstlernende Intertechno Funkempfänger vorgesehen. So können beispielsweise Funk-Einbauschalter und Funksteckdosen angesteuert werden.
Auch geeignete Intertechno Funk-Gongs können durch eine Bewegung ausgelöst werden.
Wichtig: Der PIR-3000 ist nicht für Funk-Dimmer geeignet. Dies wird in der Original-Bedienungsanleitung ausdrücklich angegeben.
Ältere Funkempfänger mit ausschließlich manueller Codierrad-Einstellung sind ebenfalls nicht kompatibel.
Einfaches Anlernen
Zum Anlernen wird der kompatible Funkempfänger entsprechend seiner Bedienungsanleitung in den Lernmodus versetzt.
Anschließend wird am PIR-3000 die Lerntaste einmal kurz betätigt. Der Bewegungsmelder sendet dabei den Einschaltcode. Der Empfänger bestätigt die Speicherung gemäß seiner Bedienungsanleitung.
Zum Löschen des Codes wird der Empfänger erneut in den entsprechenden Lernmodus versetzt. Anschließend wird die Lerntaste des PIR-3000 zweimal kurz hintereinander gedrückt.
Nach einer Änderung der Helligkeitseinstellung oder der Codierung sollte ungefähr 15 bis 20 Sekunden gewartet werden, bis der Sensor zuverlässig in der neuen Einstellung arbeitet.
Batteriebetrieb mit CR2450
Der PIR-3000 benötigt eine 3-V-Lithium-Knopfzelle vom Typ CR2450. Die Batterie ist im Lieferumfang enthalten.
Eine rote Kontroll-LED zeigt einen niedrigen Batteriestand an. Laut Bedienungsanleitung blinkt sie bei schwacher Batterie ungefähr alle vier Sekunden.
Der Batteriewechsel erfolgt entsprechend der Originalanleitung. Knopfzellen müssen stets außerhalb der Reichweite von Kindern aufbewahrt werden.
Nur für trockene Innenräume geeignet
Der Intertechno PIR-3000 besitzt die Schutzart IP20 und ist ausschließlich für trockene Innenräume vorgesehen.
Er darf nicht ungeschützt im Garten, im Außenbereich oder in feuchten Räumen eingesetzt werden.
Für die Bewegungserkennung im Außenbereich empfiehlt sich stattdessen der wettergeschützte Intertechno PIR-6000.
Technische Daten
-
Artikelnummer: PIR-3000
-
GTIN: 9005437865032
-
Hersteller: Intertechno
-
Produkttyp: Funk-Bewegungsmelder / Funksender
-
Stromversorgung: 1 × CR2450, 3 V
-
Funkfrequenz: 433,92 MHz
-
Funkreichweite: ca. 30 m
-
Sendercodes: 1
-
Abschaltzeiten: 5 Sekunden, 1, 5 oder 10 Minuten
-
Helligkeitsstufen: H, M und L
-
Schaltschwellen: M ca. 20 ± 5 Lux; L ca. 10 ± 5 Lux
-
Erfassungsbereich: je nach Ausrichtung ca. 2 m/160° bis 6 m/90°
-
Abmessungen: ca. 41 × 38 × 65 mm
-
Schutzart: IP20
-
Montage: Aufstellen oder magnetische Wand-/Deckenbefestigung
-
Kompatibilität: geeignete selbstlernende Intertechno Funkempfänger, keine Dimmer
-
Einsatzbereich: trockene Innenräume
Kompatibilität
Der PIR-3000 kann mit geeigneten selbstlernenden Intertechno Funkempfängern kombiniert werden, beispielsweise:
-
ITL-230: Funk-Einbaumodul zum Schalten geeigneter Beleuchtung
-
ITL-2000: Zweikanal-Funk-Einbauschalter
-
ITL-2300: Funk-Einbaumodul für geeignete Verbraucher
-
ITWR-3501: Funk-Powerschalter
-
ITLR-2300T: Funk-Zwischenstecker mit eigener Abschaltautomatik
-
Geeignete Intertechno Funk-Gongs: Akustische Signalisierung bei Bewegung
Bei Empfängern mit eigener Zeitautomatik müssen die Einstellungen aufeinander abgestimmt werden. Nicht jeder Empfänger unterstützt jede gewünschte Sonderfunktion.
Wichtige Hinweise vor dem Kauf
- Der PIR-3000 ist ein Funksender und benötigt einen geeigneten selbstlernenden Intertechno Funkempfänger.
-
Nicht für Dimmer geeignet: Der PIR-3000 darf laut Hersteller nicht zur Ansteuerung von Funk-Dimmern verwendet werden.
- Er ist nur für trockene Innenräume geeignet (IP20).
- Die Abschaltzeit wird am Bewegungsmelder eingestellt.
- Die tatsächliche Reichweite und Erfassung hängen von Montageort und Ausrichtung ab.
- Für sicherheitskritische Alarmanwendungen ist eine dafür geeignete Alarmtechnik erforderlich.
- Der PIR-3000 ersetzt keine zertifizierte Einbruchmeldeanlage.
- Knopfzellen außerhalb der Reichweite von Kindern aufbewahren.
FAQ zum Intertechno PIR-3000
Kann der PIR-3000 das Licht automatisch einschalten?
Ja. Mit einem geeigneten selbstlernenden Intertechno Funkempfänger kann er die Beleuchtung bei erkannter Bewegung einschalten und nach der eingestellten Zeit wieder ausschalten.
Welche Abschaltzeiten kann ich einstellen?
Es stehen 5 Sekunden, 1 Minute, 5 Minuten und 10 Minuten zur Auswahl.
Funktioniert der PIR-3000 auch bei Tageslicht?
Ja. In der Einstellung H reagiert der Bewegungsmelder unabhängig von der Umgebungshelligkeit. Die Einstellungen M und L begrenzen die Schaltung auf Dämmerung beziehungsweise Dunkelheit.
Welche Batterie benötigt der PIR-3000?
Eine 3-V-Lithium-Knopfzelle vom Typ CR2450. Die Batterie ist im Lieferumfang enthalten.
Kann ich den PIR-3000 im Garten verwenden?
Nein. Er besitzt die Schutzart IP20 und ist ausschließlich für trockene Innenräume vorgesehen. Für Außenbereiche eignet sich der wettergeschützte PIR-6000.
Wie wird der Bewegungsmelder befestigt?
Der PIR-3000 kann aufgestellt oder mit dem mitgelieferten Magneten an Wand oder Decke befestigt werden. Die magnetische Halterung ermöglicht eine flexible Ausrichtung.
Wie groß ist die Funkreichweite?
Der Hersteller nennt ungefähr 30 Meter. Die tatsächliche Reichweite hängt von Wänden, Metallflächen und anderen Hindernissen ab.
Ist der PIR-3000 mit älteren Codierrad-Empfängern kompatibel?
Nein. Der PIR-3000 ist für selbstlernende Intertechno Funkempfänger vorgesehen.
Kann der PIR-3000 einen Funk-Gong auslösen?
Ja. Geeignete selbstlernende Intertechno Funk-Gongs können bei erkannter Bewegung angesteuert werden.
Kann ich den PIR-3000 als Einbruchmelder verwenden?
Er kann bei Bewegung geeignete Funkempfänger oder Gongs auslösen. Er ersetzt jedoch keine zertifizierte Einbruchmeldeanlage.
