Intertechno ITDMLS-250 – Funk-Dimmer-Set mit Handsender
Mit dem Intertechno ITDMLS-250 Funk-Dimmer-Set regeln Sie die Helligkeit geeigneter Lampen bequem per Funk. Das Set besteht aus dem ITDM-250 Funk-Universaldimmer und dem ITLS-16 Funkhandsender mit 16 anwählbaren Funkcodes.
Der ITDM-250 wird fachgerecht in die vorhandene Elektroinstallation eingebaut. Anschließend können Sie geeignete dimmbare Leuchtmittel über den mitgelieferten Handsender ein- und ausschalten sowie dimmen. Bei passender Installation lässt sich auch ein vorhandener Lichtschalter weiterverwenden.
Ihre Vorteile mit dem ITDMLS-250 Set
- Funk-Universaldimmer und passender Handsender im Set
- Geeignet für kompatible dimmbare LED- und Energiesparlampen von 3 bis 24 W
- Geeignet für entsprechende Glüh- und Halogenlampen von 20 bis 250 W
- 16 Speicherplätze für Sendercodes am ITDM-250
- 16 anwählbare Funkcodes am ITLS-16 Handsender
- Vorhandenen Lichtschalter bei geeigneter Installation weiterverwenden
- Mindesthelligkeit in vier Stufen einstellbar
- Gespeicherte Codes bleiben bei Stromausfall erhalten
- Erweiterbar mit weiteren kompatiblen Intertechno Funksendern
- Jeweils eine Bedienungsanleitung für Dimmer und Handsender enthalten

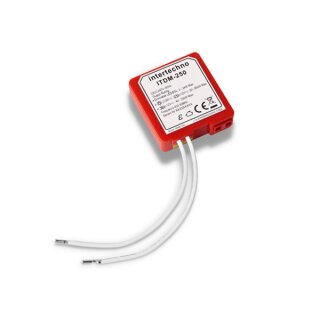

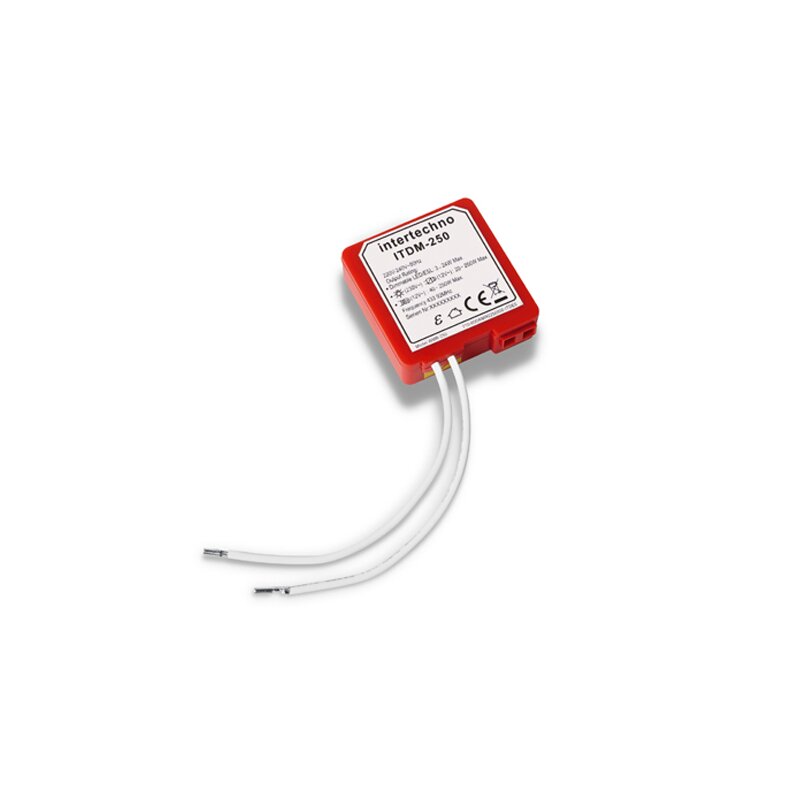

ITDM-250 – Kompakter Funk-Universaldimmer
Der Intertechno ITDM-250 ist ein Funk-Einbaudimmer zur Helligkeitsregelung geeigneter dimmbarer Leuchtmittel. Er arbeitet mit 230 V Wechselspannung und benötigt an seinem vorgesehenen Anschluss keinen Neutralleiter.
Der kompakte Dimmer kann bei geeigneten Installationsbedingungen hinter einem vorhandenen Lichtschalter oder an einer dafür vorgesehenen Stelle in der Leuchtenzuleitung eingebaut werden.
Geeignete Leuchtmittel und Leistungsgrenzen
Der ITDM-250 ist für verschiedene dimmbare Leuchtmittel vorgesehen. Entscheidend sind sowohl die zulässige elektrische Leistung als auch die Eignung für das verwendete Dimmverfahren.
-
Dimmbare LED-Lampen: 3 bis 24 W
-
Dimmbare Energiesparlampen: 3 bis 24 W
-
Glüh- und geeignete Halogenlampen: 20 bis 250 W
-
Geeignete Niedervolt-Halogeninstallationen: Nur mit passendem, für das Dimmverfahren geeignetem Transformator und unter Beachtung der jeweiligen Leistungsgrenzen
Wichtig: Die Leistungsangabe von 250 W gilt nicht für LED-Lampen. Bei LED- und Energiesparlampen liegt die zulässige Leistung bei 3 bis 24 W. Nicht jede als dimmbar gekennzeichnete LED-Lampe ist automatisch mit einem Phasenanschnittdimmer kompatibel.
Phasenanschnitt und LED-Kompatibilität
Der ITDM-250 verwendet das Phasenanschnitt-Dimmverfahren. Vor dem Kauf muss geprüft werden, ob die vorgesehenen Leuchtmittel beziehungsweise LED-Treiber dieses Verfahren unterstützen.
Ungeeignete Leuchtmittel können flackern, brummen, nur eingeschränkt dimmbar sein oder sich nicht zuverlässig ausschalten lassen. Auch bei grundsätzlich geeigneten Lampen kann der nutzbare Dimmbereich unterschiedlich ausfallen.
Mindesthelligkeit in vier Stufen einstellen
Die Mindesthelligkeit des ITDM-250 lässt sich in vier Stufen anpassen. So kann der untere Dimmbereich an geeignete Leuchtmittel angepasst werden.
Die Einstellung erfolgt entsprechend der Bedienungsanleitung über den Lernknopf am Modul und einen angelernten Funksender. Die tatsächliche Mindesthelligkeit hängt von der verwendeten Lampe ab.
16 Speicherplätze für Sendercodes
Der ITDM-250 verfügt über 16 Speicherplätze. Dadurch lassen sich unterschiedliche kompatible Sendercodes für die Bedienung der angeschlossenen Beleuchtung speichern.
Die angelernten Codes bleiben auch nach einer Unterbrechung der Stromversorgung erhalten.

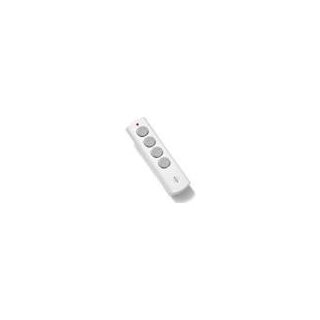

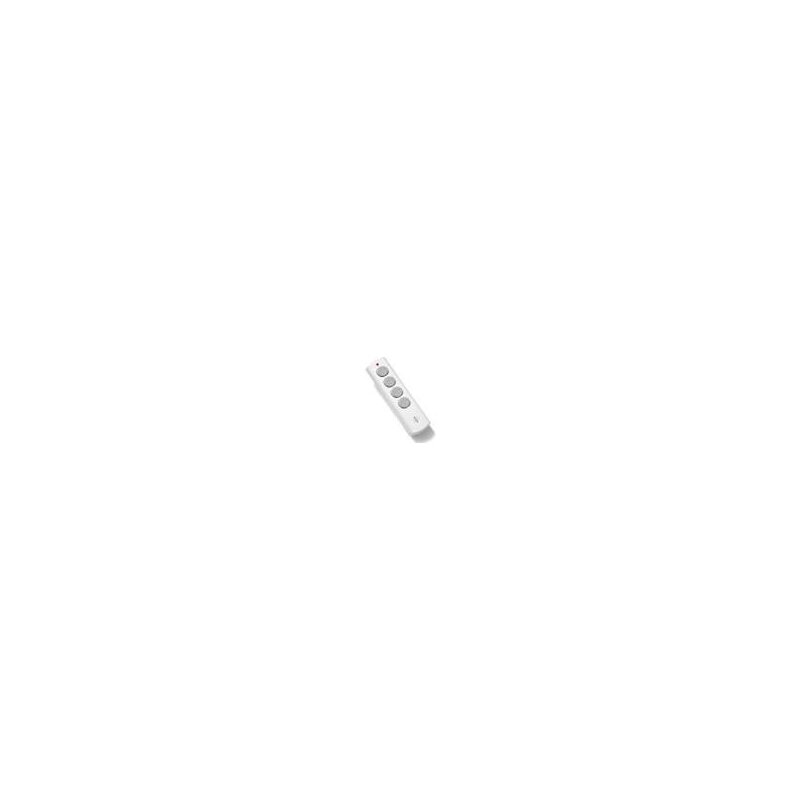

ITLS-16 – Funkhandsender mit 16 anwählbaren Codes
Der mitgelieferte Intertechno ITLS-16 Funkhandsender bietet 16 getrennt anwählbare Funkcodes. Diese sind in vier Codegruppen mit jeweils vier Tastenpositionen organisiert.
Über einen Schiebeschalter auf der Rückseite wählen Sie die gewünschte Gruppe aus. Damit eignet sich der Handsender nicht nur für den ITDM-250, sondern auch zur Bedienung weiterer kompatibler selbstlernender Intertechno Funkempfänger.
Licht ein- und ausschalten
Bei kompatiblen Empfängern wird mit der linken Tastenseite eingeschaltet und mit der rechten Tastenseite ausgeschaltet. Die genaue Funktion richtet sich nach dem angelernten Empfängertyp.
Bequem per Funk dimmen
In Verbindung mit dem ITDM-250 kann der ITLS-16 auch zum Dimmen verwendet werden. Der Dimmerlauf wird mit einem EIN-Signal gestartet und mit einem weiteren EIN-Signal gestoppt.
Dadurch lässt sich die gewünschte Helligkeit bequem vom Handsender aus einstellen, ohne den vorhandenen Lichtschalter bedienen zu müssen.
Batterie des Handsenders
Der ITLS-16 verwendet eine 3-V-Lithium-Knopfzelle des Typs CR2032. Beachten Sie beim Batteriewechsel die Hinweise in der mitgelieferten Bedienungsanleitung.
Sicherheit: Knopfzellen müssen unbedingt von Kindern ferngehalten werden. Verschluckte Knopfzellen können lebensgefährliche innere Verletzungen verursachen.
Vorhandenen Lichtschalter weiterhin verwenden
Bei geeigneter Installation kann der ITDM-250 hinter einem vorhandenen Lichtschalter eingebaut werden. Dieser lässt sich dann weiterhin zur Bedienung der Beleuchtung nutzen.
Auch die Helligkeitsregelung über den vorhandenen Schalter ist gemäß Bedienungsanleitung möglich: Ein schnelles Aus- und Einschalten kann den Dimmerlauf starten oder stoppen.
Ob die Montage möglich ist, hängt vom vorhandenen Schalter, der Verdrahtung und den Platzverhältnissen ab. Die Eignung der Installation muss eine Elektrofachkraft beurteilen.
Technische Daten des ITDM-250
-
Hersteller: Intertechno
-
Modell: ITDM-250
-
Geräteart: Funk-Universaldimmer / Einbaudimmer
-
Betriebsspannung: 230 V AC / 50 Hz
-
Funkfrequenz: 433,92 MHz
-
Dimmverfahren: Phasenanschnitt
-
Dimmbare LED und Energiesparlampen: 3 bis 24 W
-
Glüh- und geeignete Halogenlampen: 20 bis 250 W
-
Speicherplätze: 16
-
Mindesthelligkeit: In vier Stufen einstellbar
-
Standby-Verbrauch: ca. 0,6 W
-
Abmessungen: ca. 45 × 41 × 13 mm
-
Schutzart: IP20
-
Einsatzbereich: Geschützter Innenbereich
Technische Daten des ITLS-16
-
Hersteller: Intertechno
-
Modell: ITLS-16
-
Geräteart: Funkhandsender
-
Funkcodes: 16, aufgeteilt in vier Gruppen mit je vier Codes
-
Funktechnik: Selbstlernendes Intertechno Funksystem
-
Batterietyp: 1 × CR2032, 3 V
-
Bedienung: Ein, Aus und empfängerabhängige Zusatzfunktionen wie Dimmen
-
Kompatibilität: Geeignete selbstlernende Intertechno Funkempfänger
Kompatibilität und Erweiterungsmöglichkeiten
Der ITLS-16 ist für geeignete selbstlernende Intertechno Funkempfänger vorgesehen. Der ITDM-250 kann zusätzlich mit weiteren kompatiblen Intertechno Funksendern kombiniert werden.
Beispielsweise können passende Funk-Wandsender oder zusätzliche Handsender als weitere Bedienstellen verwendet werden. Für jeden zusätzlichen Sender muss die Kompatibilität mit dem ITDM-250 geprüft werden.
Die Steuerung über Smartphone oder Smart-Home-Funktionen ist nicht direkt im ITDM-250 integriert. Sie setzt ein separat erhältliches, kompatibles Gateway und dessen Unterstützung der gewünschten Funktionen voraus.
Lieferumfang des Intertechno ITDMLS-250 Sets
- 1 × Intertechno ITDM-250 Funk-Universaldimmer
- 1 × Intertechno ITLS-16 Funkhandsender
- 1 × Bedienungsanleitung für den ITDM-250
- 1 × Bedienungsanleitung für den ITLS-16
Die beiden Hauptkomponenten bilden zusammen ein Funk-Dimmer-Set. Die für den Betrieb vorgesehene Leuchte ist nicht enthalten.
Wichtige Hinweise vor dem Kauf
- Nur Leuchtmittel verwenden, die für Phasenanschnitt-Dimmung geeignet sind.
- LED- und Energiesparlampen dürfen die Leistungsgrenze von 3 bis 24 W nicht überschreiten.
- Für geeignete Glüh- und Halogenlampen gelten andere Leistungsgrenzen.
- Die Dimmbarkeit hängt von der Lampe und gegebenenfalls vom verwendeten Transformator oder LED-Treiber ab.
- Der ITDM-250 benötigt eine geeignete feste 230-V-Installation.
- Die Einbauverhältnisse müssen vor der Bestellung geprüft werden.
- Der ITDM-250 ist kein Gerät zur sicheren Netztrennung.
- Eine direkte WLAN-Funktion ist nicht vorhanden.
Sicherheit und Installation
Achtung: Der ITDM-250 arbeitet mit 230 V Netzspannung. Einbau, Anschluss und Wartung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Die Elektrofachkraft muss die vorhandene Installation, die Eignung der angeschlossenen Leuchtmittel sowie die einschlägigen Sicherheitsvorschriften berücksichtigen. Vor Arbeiten an der Installation ist die Spannungsfreiheit fachgerecht sicherzustellen.
Der ITDM-250 ist nicht zur galvanischen Netztrennung geeignet. Für Arbeiten an angeschlossenen Leuchten muss der Stromkreis sicher freigeschaltet werden.
Die Bedienungsanleitungen und Sicherheitshinweise beider Geräte sind vor der Verwendung zu lesen.
Häufige Fragen zum Intertechno ITDMLS-250
1. Was ist im ITDMLS-250 Set enthalten?
Das Set besteht aus einem Intertechno ITDM-250 Funk-Universaldimmer, einem ITLS-16 Funkhandsender und jeweils einer Bedienungsanleitung für beide Geräte.
2. Kann ich mit dem Set LED-Lampen dimmen?
Ja, sofern die verwendeten LED-Lampen für Phasenanschnitt-Dimmung geeignet sind und die zulässige LED-Leistung von 3 bis 24 W eingehalten wird. Nicht jede dimmbare LED ist kompatibel.
3. Welche maximale Leistung darf ich anschließen?
Für dimmbare LED- und Energiesparlampen gelten 3 bis 24 W. Bei geeigneten Glüh- und Halogenlampen beträgt der zulässige Leistungsbereich 20 bis 250 W.
4. Wie viele Speicherplätze besitzt der ITDM-250?
Der ITDM-250 besitzt 16 Speicherplätze für kompatible Sendercodes. Gespeicherte Codes bleiben auch bei einem Stromausfall erhalten.
5. Wie viele Kanäle bietet der ITLS-16?
Der ITLS-16 verfügt über 16 anwählbare Funkcodes, aufgeteilt in vier Gruppen mit jeweils vier Codes. Die Gruppen werden über einen Schiebeschalter ausgewählt.
6. Kann ich mit dem ITLS-16 die Helligkeit regeln?
Ja. Beim ITDM-250 lässt sich der Dimmerlauf durch ein EIN-Signal starten und mit einem weiteren EIN-Signal stoppen.
7. Kann mein vorhandener Lichtschalter weiterverwendet werden?
Bei geeigneter Elektroinstallation ja. Der ITDM-250 kann hinter einem vorhandenen Lichtschalter eingebaut werden. Auch die Dimmfunktion lässt sich gemäß Bedienungsanleitung über den Schalter bedienen.
8. Ist der ITDM-250 mit jeder dimmbaren LED kompatibel?
Nein. Die LED muss das Phasenanschnittverfahren unterstützen. Zusätzlich sind die Leistungsgrenzen und gegebenenfalls die Angaben des LED-Treiber-Herstellers zu beachten.
9. Kann ich das Set per Smartphone steuern?
Der ITDM-250 besitzt keine eigene WLAN-Funktion. Eine Smartphone-Steuerung erfordert ein zusätzliches kompatibles Gateway, das den Empfänger und die gewünschten Funktionen unterstützt.
10. Darf ich den ITDM-250 selbst einbauen?
Nein. Der Einbau erfolgt an einer festen 230-V-Elektroinstallation und darf ausschließlich durch eine qualifizierte Elektrofachkraft durchgeführt werden. Die mitgelieferte Bedienungsanleitung ist zu beachten.
