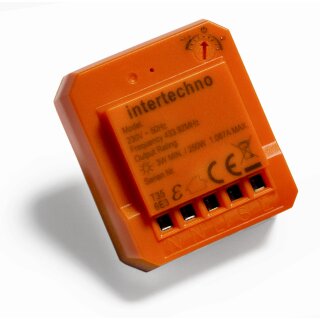

Intertechno ITD-251 – Funk-Einbaudimmer für vorhandene Lichttaster
Mit dem Intertechno ITD-251 Funk-Einbaudimmer erweitern Sie einen vorhandenen Lichttaster um eine komfortable Dimmfunktion und die zusätzliche Bedienung per Funk. Der kompakte Unterputz-Dimmer wird in die geeignete Beleuchtungsinstallation integriert und ermöglicht das Ein- und Ausschalten sowie die Helligkeitsregelung kompatibler Leuchtmittel.
Die Bedienung kann sowohl über den vorhandenen Taster als auch über geeignete selbstlernende Intertechno Funksender erfolgen. So bleibt das bestehende Schalterprogramm erhalten, während zusätzliche kabellose Bedienmöglichkeiten entstehen.
Speziell für Lichttaster entwickelt
Der ITD-251 ist die Ausführung für Taster mit Rückstellfunktion. Durch Betätigen des Tasters wird die Beleuchtung ein- oder ausgeschaltet. Zum Dimmen wird der Taster im eingeschalteten Zustand gedrückt gehalten, bis die gewünschte Helligkeit erreicht ist.
Damit unterscheidet sich der ITD-251 vom Intertechno ITD-250, der für herkömmliche Ein-/Aus- beziehungsweise Wechselschalter vorgesehen ist.
Vor dem Kauf sollte deshalb geprüft werden, ob am vorgesehenen Einbauort tatsächlich ein Taster oder ein rastender Lichtschalter vorhanden ist.
Dimmbare LED-Leuchtmittel komfortabel steuern
Der ITD-251 eignet sich für kompatible dimmbare LED-Leuchtmittel sowie geeignete dimmbare Energiesparlampen, Glüh- und Halogenlampen und bestimmte Niedervolt-Halogenlampen mit dimmbaren elektronischen Transformatoren.
Der Hersteller nennt einen Gesamtleistungsbereich von 3 bis 250 Watt. Für LED- und Energiesparleuchtmittel gelten die engeren Leistungsgrenzen von ungefähr 3 bis 25 Watt.
Entscheidend ist nicht nur die Wattzahl, sondern auch die ausdrückliche Dimmbarkeit des Leuchtmittels und dessen Eignung für das gewählte Dimmverfahren.
Phasenanschnitt und Phasenabschnitt einstellbar
Der ITD-251 unterstützt sowohl Phasenanschnitt als auch Phasenabschnitt. Das passende Verfahren wird über das Einstellrad am Modul ausgewählt.
Welches Dimmverfahren geeignet ist, ergibt sich aus den technischen Angaben des verwendeten Leuchtmittels beziehungsweise Transformators.
Bei ungeeigneter Einstellung kann es zu Flackern, Brummen oder einem ungleichmäßigen Dimmverhalten kommen. Die Auswahl und Einrichtung muss deshalb fachgerecht erfolgen.
Mindesthelligkeit individuell einstellen
Über das Einstellrad kann auch die untere Helligkeitsgrenze an das verwendete Leuchtmittel angepasst werden.
Das ist besonders bei LED-Leuchtmitteln hilfreich, die bei sehr niedriger Dimmstufe flackern oder vollständig erlöschen können.
Eine passende Mindesthelligkeit verbessert das Dimmverhalten, soweit das verwendete Leuchtmittel grundsätzlich mit dem Dimmer kompatibel ist.
Auch für geeignete nicht dimmbare Leuchtmittel
Der ITD-251 bietet zusätzlich eine Ein-/Aus-Betriebsart. Damit können geeignete nicht dimmbare Leuchtmittel geschaltet werden, ohne eine Dimmfunktion zu verwenden.
Hierfür muss das Einstellrad entsprechend der Bedienungsanleitung auf die Ein-/Aus-Position gestellt werden.
Wichtig: Nicht dimmbare Leuchtmittel dürfen nicht im Dimmbetrieb betrieben werden. Auch in der Ein-/Aus-Betriebsart müssen Leuchtmittel und Last mit dem Gerät kompatibel sein.
Vorhandene Taster und Funkfernbedienung kombinieren
Der ITD-251 lässt sich sowohl lokal über einen geeigneten Taster als auch drahtlos über kompatible Intertechno Funksender bedienen.
Dadurch können zusätzliche Schaltstellen geschaffen werden, ohne für jede weitere Bedienstelle eine neue Steuerleitung verlegen zu müssen.
Beispielsweise lässt sich eine Deckenleuchte weiterhin am vorhandenen Wandtaster und zusätzlich über einen Intertechno Funk-Wandsender oder Funk-Handsender steuern.
32 Speicherplätze für selbstlernende Funksender
Der Funk-Einbaudimmer verfügt über 32 Speicherplätze für geeignete selbstlernende Intertechno Funksender.
Die gewünschten Sender werden entsprechend der Original-Bedienungsanleitung angelernt. Die gespeicherten Codes bleiben auch nach einer Unterbrechung der Stromversorgung erhalten.
Kompatible Funksender ermöglichen beispielsweise eine zusätzliche Bedienung vom Sofa, vom Bett oder von einer weiteren Wandposition aus.
Szenensteuerung mit passenden Funksendern
Der ITD-251 unterstützt die Einbindung in geeignete Intertechno Szenenschaltungen.
Mit passenden Szenensendern, beispielsweise dem ITKL-30 oder ITF-100, können vorbereitete Schalt- beziehungsweise Dimmzustände zusammen mit anderen geeigneten Empfängern aufgerufen werden.
Die Einrichtung erfolgt nach den Bedienungsanleitungen des Dimmers und des verwendeten Szenensenders.
Einbau in geeignete Wechselschaltungen
Der Hersteller sieht den ITD-251 auch für entsprechend ausgeführte Wechselschaltungen vor.
Die vorhandene Verdrahtung muss jedoch zur vorgesehenen Anschlussvariante passen. Nicht jede bestehende Installation kann ohne Anpassung übernommen werden.
Die fachgerechte Beurteilung und der Anschluss erfolgen ausschließlich durch eine Elektrofachkraft anhand der Original-Bedienungsanleitung.
Kompakte Unterputzmontage
Mit Abmessungen von ungefähr 45 × 41 × 16 mm besitzt der ITD-251 eine kompakte Bauform.
Er ist für die ortsfeste Installation in geeigneten Unterputz-Schalterdosen vorgesehen. Die Sicherheitsunterlagen nennen eine Mindestdosentiefe von 50 mm.
Ob der verfügbare Platz einschließlich vorhandener Leitungen und Verbindungsklemmen ausreicht, muss vor der Installation geprüft werden.
Funkreichweite bis ungefähr 30 Meter
Der ITD-251 arbeitet mit der Intertechno Funktechnik im 433-MHz-Bereich und bietet unter günstigen Bedingungen eine Reichweite von bis zu ungefähr 30 Metern.
Wände, Decken, Metallteile und andere Hindernisse können die tatsächliche Funkreichweite reduzieren. Deshalb sollte die Funkverbindung am vorgesehenen Einbauort geprüft werden.
Hinweis zu glimmenden oder blinkenden LEDs
Bei bestimmten LED-Leuchtmitteln kann es im ausgeschalteten Zustand zu leichtem Nachglimmen oder gelegentlichem Aufblitzen kommen.
Für solche Fälle kann der separat erhältliche Intertechno BPM-1504 LED-Bypass eine geeignete Ergänzung sein. Seine Eignung hängt von der konkreten Installation ab.
Ein LED-Bypass ersetzt jedoch weder ein kompatibles dimmbares Leuchtmittel noch die korrekte Einstellung des Dimmverfahrens.
Technische Daten
-
Hersteller: Intertechno
-
Artikelnummer: ITD-251
-
GTIN: 9005437690450
-
Produkttyp: Funk-Mini-Einbaudimmer für Taster
-
Betriebsspannung: 230 V AC / 50 Hz
-
Gesamtleistungsbereich: 3–250 W, abhängig von der Lastart
-
Dimmbare LED / Energiesparlampen: ca. 3–25 W laut Hersteller
-
Glüh- und geeignete Halogenlampen: 20–250 W
-
Dimmverfahren: Phasenanschnitt / Phasenabschnitt
-
Weitere Betriebsart: Ein/Aus
-
Speicherplätze: 32
-
Funkfrequenz: 433-MHz-Bereich
-
Funkreichweite: bis ca. 30 m unter günstigen Bedingungen
-
Abmessungen: ca. 45 × 41 × 16 mm
-
Schutzart: IP20
-
Standby-Verbrauch: unter 0,5 W
-
Montage: geeignete Unterputz-Schalterdose
-
Bedienung: vorhandener Taster und kompatible Funksender
Lieferumfang
- 1 × Intertechno ITD-251 Funk-Einbaudimmer
- Bedienungsanleitung
Funksender, Taster und Leuchtmittel sind nicht Bestandteil des Lieferumfangs.
Wichtige Hinweise vor dem Kauf
- Der ITD-251 ist speziell für Taster vorgesehen. Für herkömmliche rastende Lichtschalter ist der ITD-250 die passende Alternative.
- Zum Dimmen nur ausdrücklich dimmbare und kompatible Leuchtmittel verwenden.
- Das geeignete Dimmverfahren und die Mindesthelligkeit müssen fachgerecht eingestellt werden.
- Bei nicht dimmbaren Leuchtmitteln ausschließlich die dafür vorgesehene Ein-/Aus-Betriebsart verwenden.
- Die zulässigen Leistungsgrenzen hängen vom Leuchtmitteltyp ab.
- Die Installation darf ausschließlich durch eine Elektrofachkraft erfolgen.
- Das Gerät ist nur für geeignete trockene Innenräume vorgesehen.
- Die angeschlossene Last ist im ausgeschalteten Zustand nicht galvanisch vom Stromnetz getrennt.
- Für Wartungsarbeiten muss der Stromkreis fachgerecht spannungsfrei geschaltet werden.
FAQ zum Intertechno ITD-251
Was ist der Intertechno ITD-251?
Der ITD-251 ist ein Funk-Einbaudimmer für vorhandene Lichttaster. Er ermöglicht das Ein- und Ausschalten sowie das Dimmen geeigneter Leuchtmittel über den Taster und kompatible Intertechno Funksender.
Was ist der Unterschied zwischen ITD-250 und ITD-251?
Der ITD-251 ist für Taster mit Rückstellfunktion vorgesehen. Der ITD-250 ist für herkömmliche Ein-/Aus- beziehungsweise Wechselschalter ausgelegt.
Kann ich mit dem ITD-251 LED-Lampen dimmen?
Ja, sofern die LED-Leuchtmittel ausdrücklich dimmbar und für das gewählte Dimmverfahren geeignet sind. Der Hersteller nennt für LED-Leuchtmittel ungefähr 3–25 Watt.
Welche Dimmverfahren unterstützt der ITD-251?
Der ITD-251 unterstützt Phasenanschnitt und Phasenabschnitt. Das passende Verfahren muss entsprechend den Angaben des Leuchtmittels beziehungsweise Transformators eingestellt werden.
Kann ich den ITD-251 auch ohne Funkfernbedienung bedienen?
Ja. Die örtliche Bedienung ist über einen geeigneten angeschlossenen Lichttaster möglich.
Wie viele Funksender kann ich anlernen?
Der ITD-251 verfügt über 32 Speicherplätze für geeignete selbstlernende Intertechno Funksender.
Kann ich den ITD-251 in einer Wechselschaltung verwenden?
Ja, der Hersteller sieht geeignete Anschlussvarianten für Wechselschaltungen vor. Die konkrete Verdrahtung muss eine Elektrofachkraft prüfen und nach Originalanleitung ausführen.
Kann ich nicht dimmbare Lampen anschließen?
Geeignete nicht dimmbare Leuchtmittel können ausschließlich in der vorgesehenen Ein-/Aus-Betriebsart geschaltet werden. Ein Dimmbetrieb ist für solche Leuchtmittel nicht zulässig.
Was kann ich tun, wenn meine LED im ausgeschalteten Zustand glimmt?
Bei bestimmten Installationen kann ein geeigneter LED-Bypass wie der Intertechno BPM-1504 helfen. Die Ursache und die elektrische Eignung sollten von einer Elektrofachkraft geprüft werden.
Wer darf den ITD-251 installieren?
Da der ITD-251 an 230 V Netzspannung angeschlossen wird und Teil der festen Elektroinstallation ist, darf die Montage ausschließlich durch eine Elektrofachkraft erfolgen.
