Intertechno ITM-1500 – Funk-Abluftsteuerung mit Fensterkontakt

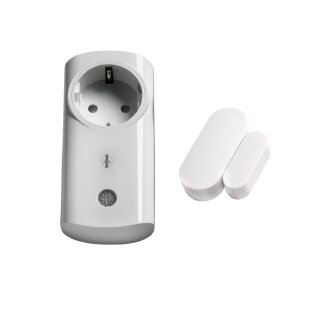

Das Intertechno ITM-1500 Funk-Abluftsteuerungs-Set ermöglicht das automatische Schalten geeigneter elektrischer Verbraucher abhängig davon, ob ein Fenster geöffnet oder geschlossen ist. Das Set besteht aus einem batteriebetriebenen ITM-200 Funk-Fenstersensor mit Magnet und einem selbstlernenden Funk-Zwischenstecker mit einer maximalen Schaltleistung von 2300 W.
Eine typische Anwendung ist die fensterabhängige Steuerung einer geeigneten Dunstabzugshaube. Bei geöffnetem Fenster gibt der Funk-Zwischenstecker die Stromversorgung frei. Wird das Fenster geschlossen, schaltet er die Stromversorgung wieder ab.
Die Signalübertragung erfolgt kabellos. Eine zusätzliche Steuerleitung zwischen Fenster und Steckdose muss nicht verlegt werden.
Die Vorteile des Intertechno ITM-1500
- Komplettset aus Funk-Fenstersensor und Funk-Zwischenstecker
- Automatisches Schalten abhängig von der Fensterstellung
- Geeignet für passende elektrische Dunstabzugshauben
- Keine zusätzliche Steuerleitung zum Fenster erforderlich
- Selbstlernende Intertechno-Funktechnik
- Maximale Schaltleistung 2300 W
- Funkreichweite bis ca. 30 m unter günstigen Bedingungen
- Flexible Befestigung des Fenstersensors
- CR1632-Batterie für den Fenstersensor enthalten
- Auch für weitere geeignete fensterabhängige Schaltanwendungen verwendbar
Wie funktioniert die Funk-Abluftsteuerung?
Der ITM-200 Funk-Fenstersensor besteht aus einer Sendeeinheit und einem zugehörigen Magneten. Beide Teile werden so am Fenster angebracht, dass die Sendeeinheit die Änderung der Fensterstellung erkennt.
Beim Öffnen oder Schließen des Fensters sendet der Sensor einen Funkbefehl an den angelernten Funk-Zwischenstecker.
Für die typische Abluftanwendung wird die Schaltfunktion so eingerichtet, dass der Funk-Zwischenstecker bei geöffnetem Fenster einschaltet und bei geschlossenem Fenster ausschaltet.
Wichtig: Die Stromversorgung der Dunstabzugshaube wird dabei freigegeben oder unterbrochen. Ob die Haube nach einer Freigabe tatsächlich selbstständig startet, hängt von ihrer eigenen Elektronik und Bedienung ab.
Fensterkontakt für geeignete Dunstabzugshauben
Bei einer Abluft-Dunstabzugshaube wird Raumluft nach außen transportiert. Eine fensterabhängige Steuerung kann dazu dienen, den Betrieb einer geeigneten Haube an ein geöffnetes Fenster zu koppeln.
Der ITM-1500 bietet dafür eine einfach nachrüstbare Funklösung. Der Sensor wird am Fenster montiert, während der Funk-Zwischenstecker zwischen Steckdose und Dunstabzugshaube eingesetzt wird.
Vor dem Einsatz muss geprüft werden, ob die Dunstabzugshaube für eine solche Unterbrechung und Wiederherstellung der Stromversorgung geeignet ist.
Wichtiger Hinweis bei Kaminofen oder anderen Feuerstätten
Das Intertechno ITM-1500 ist nicht pauschal als zugelassene Sicherheits-Abluftsteuerung für den gemeinsamen Betrieb einer Abluftanlage mit einer raumluftabhängigen Feuerstätte ausgewiesen.
Wenn beispielsweise ein Kaminofen, Holzofen oder eine andere raumluftabhängige Feuerstätte vorhanden ist, können besondere Anforderungen an die sichere Frischluftzufuhr und die Überwachung der Abluftanlage bestehen.
Die Zulässigkeit und die erforderlichen Sicherheitseinrichtungen müssen vor dem Einsatz mit dem zuständigen Bezirksschornsteinfeger und gegebenenfalls einer qualifizierten Fachkraft geklärt werden.
Ein gewöhnlicher Funk-Fensterkontakt ersetzt keine vorgeschriebene oder bauaufsichtlich zugelassene Sicherheitseinrichtung.
Einfache Nachrüstung ohne Steuerleitung
Der ITM-1500 eignet sich besonders für Anwendungen, bei denen keine zusätzliche Leitung zwischen Fenster und elektrischem Verbraucher verlegt werden soll.
Montage und Inbetriebnahme
- Prüfen, ob der vorgesehene Verbraucher für die fensterabhängige Stromunterbrechung geeignet ist.
- Den ITM-200 Fenstersensor und den Magneten entsprechend der Bedienungsanleitung am Fenster befestigen.
- Den Funk-Zwischenstecker in eine geeignete Netzsteckdose einsetzen.
- Den Funkempfänger gemäß seiner Anleitung in den Lernmodus versetzen.
- Den ITM-200 auf die gewünschte Schaltfunktion einstellen und am Empfänger anlernen.
- Den elektrischen Verbraucher mit dem Funk-Zwischenstecker verbinden.
- Durch Öffnen und Schließen des Fensters die gewünschte Schaltfunktion überprüfen.
Die Montage des Sensors kann je nach Einbausituation mit geeigneten Klebepads oder Schrauben erfolgen. Die genaue Positionierung und die zulässigen Abstände zwischen Magnet und Sendeeinheit richten sich nach der Bedienungsanleitung des ITM-200.
ITM-200 Funk-Fenstersensor mit Magnet
Der im Set enthaltene Intertechno ITM-200 erkennt mithilfe eines Magnetkontakts die Fensterstellung und sendet passende Schaltbefehle an kompatible selbstlernende Intertechno-Funkempfänger.
Der Sensor wird mit einer CR1632-Knopfzelle betrieben. Die Batterie ist im Lieferumfang des ITM-1500 enthalten.
Je nach gewünschter Anwendung kann die Schaltlogik des Sensors für das Ein- oder Ausschalten beim Öffnen beziehungsweise Schließen eingestellt werden.
Funk-Zwischenstecker mit 2300 W Schaltleistung
Der mitgelieferte selbstlernende Funk-Zwischenstecker empfängt die Funkbefehle des Fenstersensors und schaltet den angeschlossenen Verbraucher.
Die maximale Schaltleistung beträgt 2300 W. Diese Grenze darf nicht überschritten werden. Bei Geräten mit erhöhtem Einschaltstrom oder besonderen elektrischen Eigenschaften muss die Eignung zusätzlich geprüft werden.
Die Funksteckdose wird an einer geeigneten 230-V-Steckdose betrieben. Eine feste Elektroinstallation ist für die normale Steckanwendung nicht erforderlich.
Weitere Einsatzmöglichkeiten
Neben der Steuerung geeigneter Dunstabzugshauben kann das ITM-1500-Set auch für andere Anwendungen verwendet werden, bei denen ein elektrischer Verbraucher abhängig von einer Fenster- oder Türstellung geschaltet werden soll.
Denkbar sind beispielsweise geeignete Beleuchtungen oder andere Verbraucher, deren Ein- und Ausschalten durch eine Unterbrechung der Netzversorgung zulässig ist.
Das Set darf nicht für sicherheitskritische Steuerungen eingesetzt werden, sofern die dafür erforderlichen Zulassungen und Sicherheitsfunktionen nicht nachgewiesen sind.
Funkreichweite und Zuverlässigkeit
Die Funkreichweite beträgt unter günstigen Bedingungen bis zu etwa 30 m im freien Feld. Wände, Stahlbeton, Metallflächen und andere Funkquellen können die tatsächliche Reichweite verringern.
Vor der endgültigen Montage sollte deshalb am vorgesehenen Einsatzort geprüft werden, ob der Funkempfänger die Schaltbefehle zuverlässig empfängt.
Da es sich um eine Funksteuerung handelt, dürfen keine sicherheitsrelevanten Funktionen vorausgesetzt werden, die eine überwachte oder fehlersichere Verbindung erfordern.
Technische Daten des Intertechno ITM-1500
-
Hersteller: Intertechno
-
Artikelnummer: ITM-1500
-
Produktart: Funk-Abluftsteuerungs-Set
-
Fenstersensor: ITM-200 mit Magnet
-
Empfänger: Selbstlernender Funk-Zwischenstecker
-
Maximale Schaltleistung: 2300 W
-
Netzanschluss des Empfängers: 230 V AC
-
Funktechnik: Selbstlernende Intertechno-Funksteuerung
-
Funkfrequenz: 433,92 MHz
-
Reichweite: Bis ca. 30 m im freien Feld
-
Sensorbatterie: 1 x CR1632, enthalten
-
Maße Magnet laut Shop: Ca. 73 x 20 x 18 mm
-
Maße Sendeeinheit laut Shop: Ca. 73 x 38 x 18 mm
Lieferumfang
- 1 x Intertechno ITM-200 Funk-Fenstersensor
- 1 x zugehöriger Magnet
- 1 x selbstlernender Funk-Zwischenstecker bis 2300 W
- 1 x CR1632-Batterie für den Fenstersensor
Wichtige Hinweise vor dem Kauf
- Maximal 2300 W Schaltleistung; die Eignung für den angeschlossenen Verbraucher prüfen.
- Die Dunstabzugshaube muss für die Steuerung durch Unterbrechung der Stromversorgung geeignet sein.
- Keine pauschal zugelassene Sicherheitseinrichtung für den gemeinsamen Betrieb mit raumluftabhängigen Feuerstätten.
- Besondere Anforderungen sind vorab mit dem Bezirksschornsteinfeger beziehungsweise einer Fachkraft abzuklären.
- Die Funkverbindung ist nicht als fehlersichere Sicherheitsüberwachung ausgelegt.
- Der Funk-Zwischenstecker benötigt eine geeignete Netzsteckdose.
- Die tatsächliche Funkreichweite hängt von den örtlichen Gegebenheiten ab.
- Die CR1632-Knopfzelle muss außerhalb der Reichweite von Kindern aufbewahrt werden.
Häufige Fragen zum Intertechno ITM-1500
1. Was ist der Intertechno ITM-1500?
Der ITM-1500 ist ein Funk-Abluftsteuerungs-Set mit ITM-200 Fenstersensor und selbstlernendem Funk-Zwischenstecker. Es ermöglicht das fensterabhängige Schalten geeigneter elektrischer Verbraucher.
2. Wie funktioniert die Fenstersteuerung?
Der Fenstersensor erkennt das Öffnen und Schließen des Fensters und sendet entsprechende Funkbefehle an den angelernten Zwischenstecker. Dieser schaltet die Stromversorgung des angeschlossenen Geräts.
3. Kann ich mit dem ITM-1500 eine Dunstabzugshaube steuern?
Ja, sofern die Dunstabzugshaube für die Steuerung durch Unterbrechung der Stromversorgung geeignet ist und keine besonderen Sicherheitsanforderungen entgegenstehen.
4. Ist das ITM-1500 für den Betrieb mit einem Kaminofen zugelassen?
Eine solche Sicherheitszulassung darf nicht vorausgesetzt werden. Bei raumluftabhängigen Feuerstätten müssen die Anforderungen vorab mit dem zuständigen Bezirksschornsteinfeger und gegebenenfalls einer Fachkraft geklärt werden.
5. Wie hoch ist die maximale Schaltleistung?
Der mitgelieferte Funk-Zwischenstecker kann geeignete Verbraucher mit einer maximalen Schaltleistung von 2300 W schalten. Besondere Einschaltströme sind zusätzlich zu berücksichtigen.
6. Muss ich ein Kabel zum Fenster verlegen?
Nein. Der Fenstersensor überträgt seine Schaltbefehle per Funk an den Zwischenstecker. Eine zusätzliche Steuerleitung zwischen Fenster und Steckdose ist nicht erforderlich.
7. Welche Batterie benötigt der Fenstersensor?
Der ITM-200 benötigt eine CR1632-Lithium-Knopfzelle. Eine passende Batterie ist im Set enthalten.
8. Wie groß ist die Funkreichweite?
Unter günstigen Bedingungen beträgt die Reichweite bis zu etwa 30 m im freien Feld. Hindernisse und andere Funkquellen können die Reichweite verringern.
9. Kann ich das Set auch für andere Geräte verwenden?
Ja. Geeignete elektrische Verbraucher können abhängig von der Fenster- oder Türstellung geschaltet werden, sofern ihre elektrischen Eigenschaften und die jeweilige Anwendung dies zulassen.
10. Was ist der Unterschied zwischen ITM-1500 und ITM-2300?
Die angebotenen Sets sind technisch identisch. Beide enthalten einen ITM-200 Funk-Fenstersensor und einen selbstlernenden Funk-Zwischenstecker mit 2300 W Schaltleistung. Sie unterscheiden sich in der Artikelnummer.
