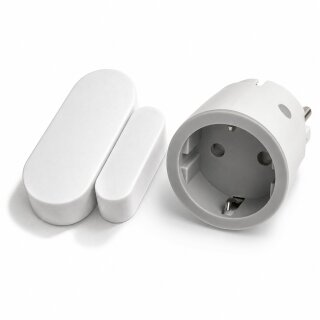

Intertechno ITM-3000 – Funk-Abluftsteuerung mit Fensterkontakt und 2300-W-Funksteckdose
Das Intertechno ITM-3000 Funk-Abluftsteuerungs-Set verbindet einen kabellosen Fensterkontakt mit einer Funksteckdose. Dadurch können geeignete elektrische Geräte abhängig davon geschaltet werden, ob ein Fenster oder eine Tür geöffnet oder geschlossen ist.
Das Set besteht aus dem Intertechno ITM-200 Funk-Magnetsensor und einer Funksteckdose mit maximal 2300 Watt Schaltleistung aus dem Intertechno ITI-14-Set. Es eignet sich beispielsweise zur komfortablen Fensterkontakt-Steuerung einer geeigneten Dunstabzugshaube, eines Abluftventilators oder einer Beleuchtung.
So funktioniert die Funk-Abluftsteuerung
Der batteriebetriebene ITM-200 erkennt über seinen Magnetkontakt, ob ein Fenster beziehungsweise eine Tür geöffnet oder geschlossen ist. Bei einer Zustandsänderung sendet er einen Funkbefehl an die angelernte Funksteckdose.
Für eine typische Fensterkontakt-Steuerung wird der Sensor so eingestellt, dass beim Öffnen des Fensters ein Einschaltbefehl gesendet wird. Die Funksteckdose gibt dann die Stromversorgung für das angeschlossene Gerät frei.
Wird das Fenster geschlossen, sendet der Sensor einen Ausschaltbefehl und die Funksteckdose schaltet das angeschlossene Gerät ab.
Wichtig: Die Funksteckdose schaltet die Stromversorgung. Ob eine Dunstabzugshaube nach Wiederherstellung der Versorgung tatsächlich anläuft, hängt von deren eigener Steuerung ab.

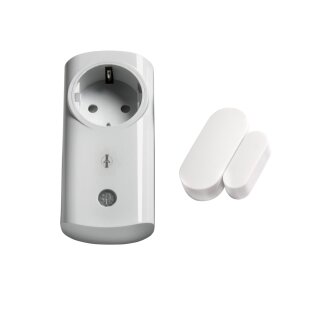

Set aus ITM-200 Fenstersensor und 2300-W-Funksteckdose
Im Lieferumfang befinden sich zwei aufeinander abgestimmte Komponenten:
-
Intertechno ITM-200: batteriebetriebener Funk-Magnetsensor für Fenster und Türen
-
2300-W-Funksteckdose aus dem ITI-14-Set: selbstlernender Funkempfänger zum Schalten geeigneter elektrischer Verbraucher
Der ITM-3000 ist technisch identisch mit dem ITM-2300; die Sets unterscheiden sich in der Artikelnummer. Die Bezeichnung ITM-3000 bedeutet ausdrücklich nicht, dass eine 3000-W-Funksteckdose enthalten ist.
Dunstabzugshaube abhängig vom Fenster schalten
Ein häufiges Anwendungsbeispiel ist die Steuerung einer geeigneten Dunstabzugshaube über einen Fensterkontakt.
Der ITM-200 wird am Fenster montiert und mit der Funksteckdose verbunden. Die Dunstabzugshaube wird an der Funksteckdose angeschlossen. Anschließend kann die Stromversorgung der Haube abhängig von der Fensterstellung freigegeben oder unterbrochen werden.
Eine zusätzliche Steuerleitung zwischen Fenster und Steckdose ist dafür nicht erforderlich.
Achtung: Eine solche Funksteuerung ist nicht automatisch eine zugelassene Sicherheits-Abluftsteuerung. Bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte muss vor dem Einsatz geklärt werden, ob eine geprüfte Sicherheitseinrichtung vorgeschrieben ist. Für das hier angebotene Set liegt kein nachgewiesener Sicherheitszulassungsnachweis als Gesamtsystem vor.
Schaltverhalten beim Öffnen oder Schließen frei wählen
Der ITM-200 kann wahlweise einen Einschalt- oder Ausschaltbefehl beim Öffnen beziehungsweise Schließen senden.
Dadurch eignet sich das Set nicht nur für die Fensterkontakt-Steuerung einer Dunstabzugshaube, sondern auch für weitere Anwendungen:
- Beleuchtung beim Öffnen einer Tür einschalten
- Geeignete elektrische Verbraucher beim Schließen einer Tür ausschalten
- Ein geeignetes Gerät abhängig von der Fensterstellung schalten
- Funkgesteuerte Beleuchtung in Abstellräumen oder Nebenräumen realisieren
Abschaltautomatik mit vier Einstellungen
Der ITM-200 bietet eine einstellbare Abschaltautomatik mit 0, 1, 5 oder 10 Minuten.
In der Einstellung 0 erfolgt der Ausschaltbefehl bei der entsprechenden Zustandsänderung unmittelbar. Die zeitverzögerten Einstellungen können für geeignete Komfortanwendungen verwendet werden.
Für Anwendungen, bei denen die Abschaltung unmittelbar auf das Schließen eines Fensters reagieren soll, ist die Einstellung 0 zu wählen. Eine verzögerte Abschaltung darf nicht ohne entsprechende Prüfung für sicherheitsrelevante Funktionen verwendet werden.
Selbstlernende Funktechnik ohne zusätzliche Steuerleitung
Der Fensterkontakt arbeitet mit der selbstlernenden Intertechno Funktechnik. Nach dem Anlernen kann der Sensor die Funksteckdose mit seinen Schaltbefehlen steuern.
Die Funkübertragung erfolgt im 433-MHz-Bereich. Unter günstigen Bedingungen sind Reichweiten von bis zu ungefähr 30 Metern möglich.
Wände, Decken, Metallrahmen und andere Hindernisse können die tatsächliche Reichweite reduzieren. Deshalb sollte die Funkverbindung vor der endgültigen Montage am vorgesehenen Einsatzort getestet werden.
Einfacher Einbau des Fensterkontakts
Der ITM-200 besteht aus einem Funk-Magnetsender und einem dazugehörigen Magneten. Die beiden Teile werden so am Fenster oder an der Tür angebracht, dass eine Zustandsänderung beim Öffnen und Schließen erkannt wird.
Die Befestigung ist mit geeigneten Klebepads oder Schrauben möglich. Der Sensor ist batteriebetrieben und benötigt am Fenster keinen Stromanschluss.
Vor der endgültigen Montage sollten der gewünschte Schaltzustand, die Funkreichweite und das korrekte Anlernen der Funksteckdose geprüft werden.
Funksteckdose mit maximal 2300 Watt Schaltleistung
Die mitgelieferte Funksteckdose aus dem ITI-14-Set ist für eine maximale Schaltleistung von 2300 Watt vorgesehen.
Diese Angabe ist die obere Leistungsgrenze und gilt nicht uneingeschränkt für jede Lastart. Insbesondere bei Motoren, induktiven Lasten oder Geräten mit hohen Einschaltströmen müssen die zulässigen Werte und die Eignung der Funksteckdose gesondert geprüft werden.
Die angeschlossene Dunstabzugshaube oder das andere Elektrogerät muss daher sowohl hinsichtlich seiner Betriebsleistung als auch seines Einschaltverhaltens zur Funksteckdose passen.
Auch für Beleuchtung und weitere Geräte verwendbar
Der ITM-3000 kann für unterschiedliche Komfort-Schaltaufgaben genutzt werden. Beispielsweise lässt sich eine geeignete Leuchte einschalten, sobald eine Tür geöffnet wird.
Auch die Steuerung anderer geeigneter elektrischer Verbraucher ist möglich, sofern die Schaltleistung und die elektrischen Eigenschaften der Last innerhalb der zulässigen Grenzen liegen.
Das Set ist keine universelle Sicherheitssteuerung und ersetzt keine erforderlichen Schutz- oder Überwachungseinrichtungen.
Wichtige Hinweise bei Kaminofen, Gastherme oder anderer Feuerstätte
Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und einer raumluftabhängigen Feuerstätte kann durch Unterdruck ein gefährlicher Rückstrom von Abgasen entstehen.
Eine Fensterkontakt-Steuerung kann Teil eines geeigneten Sicherheitskonzepts sein. Ob das konkrete Gerät beziehungsweise Set dafür verwendet werden darf, hängt jedoch von den örtlichen Gegebenheiten, den Anforderungen des zuständigen Bezirksschornsteinfegers und den erforderlichen Sicherheitsnachweisen ab.
Für das ITM-3000-Set ist hier keine entsprechende Zulassung als sicherheitsrelevantes Gesamtsystem nachgewiesen. Es darf deshalb nicht allein aufgrund der Fensterkontakt-Funktion als zugelassene Sicherheitseinrichtung betrachtet werden.
Bitte klären Sie die Eignung vor dem Einsatz mit einer raumluftabhängigen Feuerstätte mit dem zuständigen Bezirksschornsteinfeger oder einer qualifizierten Fachperson.
Technische Daten
-
Hersteller: Intertechno
-
Artikelnummer: ITM-3000
-
Produkttyp: Funk-Fensterkontakt-Steuerungs-Set
-
Set-Komponenten: ITM-200 Funk-Magnetsensor und 2300-W-Funksteckdose aus dem ITI-14-Set
-
Maximale Schaltleistung: 2300 W, abhängig von der Lastart
-
Funkfrequenz: 433,92 MHz
-
Funkreichweite: bis ca. 30 m unter günstigen Bedingungen
-
Schaltfunktion: EIN/AUS oder AUS/EIN bei Öffnen beziehungsweise Schließen
-
Abschaltautomatik des Sensors: 0 / 1 / 5 / 10 Minuten
-
Fenstersensor: batteriebetrieben
-
Funksteckdose: für geeignete 230-V-Steckdosen
-
Montage des Sensors: geeignete Klebepads oder Schrauben
-
Technisch identische Set-Variante: ITM-2300
Lieferumfang
- 1 × Intertechno ITM-200 Funk-Magnetsensor mit Magnet
- 1 × Intertechno Funksteckdose mit 2300 W aus dem ITI-14-Set
- Batterie für den ITM-200 Fenstersensor
- Montagematerial für den Fenstersensor gemäß Set-Ausstattung
Eine Dunstabzugshaube oder andere elektrische Verbraucher sind nicht im Lieferumfang enthalten.
Wichtige Hinweise vor dem Kauf
- Die maximale Schaltleistung beträgt 2300 W, nicht 3000 W.
- Das Set enthält keinen ITI-10R, sondern eine Funksteckdose aus dem ITI-14-Set.
- Die Eignung der Steckdose für den angeschlossenen Verbraucher und dessen Einschaltstrom muss geprüft werden.
- Die Funkübertragung kann durch Hindernisse oder Funkstörungen beeinträchtigt werden.
- Die Abschaltautomatik muss passend zur Anwendung eingestellt werden.
- Bei raumluftabhängigen Feuerstätten ist vor dem Einsatz die sicherheitstechnische Eignung mit einer Fachperson zu klären.
- Das Set darf ohne entsprechenden Nachweis nicht als zugelassene Sicherheits-Abluftsteuerung beworben oder verwendet werden.
- Die Funktion des angeschlossenen Geräts nach Wiederherstellung der Stromversorgung ist vorab zu prüfen.
FAQ zum Intertechno ITM-3000
Was ist der Intertechno ITM-3000?
Der ITM-3000 ist ein Funk-Fensterkontakt-Set, mit dem sich geeignete elektrische Verbraucher abhängig von der Stellung eines Fensters oder einer Tür schalten lassen. Es enthält einen ITM-200 Funk-Magnetsensor und eine 2300-W-Funksteckdose.
Welche Funksteckdose ist im ITM-3000 enthalten?
Im Set befindet sich eine Funksteckdose mit maximal 2300 Watt Schaltleistung aus dem Intertechno ITI-14-Set. Ein ITI-10R gehört nicht zum Lieferumfang.
Was ist der Unterschied zwischen ITM-3000 und ITM-2300?
Die beiden Sets sind technisch identisch und unterscheiden sich lediglich in ihrer Artikelnummer. Beide enthalten den ITM-200 Fenstersensor und eine 2300-W-Funksteckdose.
Kann ich mit dem ITM-3000 eine Dunstabzugshaube steuern?
Ja, eine geeignete Dunstabzugshaube kann abhängig von der Fensterstellung mit Strom versorgt oder abgeschaltet werden. Die elektrische Eignung der Funksteckdose und das Verhalten der Haube nach dem Einschalten müssen vorher geprüft werden.
Ist der ITM-3000 als Sicherheits-Abluftsteuerung bei einem Kaminofen zugelassen?
Eine entsprechende Sicherheitszulassung des gesamten Sets ist nicht nachgewiesen. Bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte muss die Zulässigkeit vorab mit dem zuständigen Bezirksschornsteinfeger oder einer qualifizierten Fachperson geklärt werden.
Wie hoch ist die maximale Schaltleistung?
Die enthaltene Funksteckdose ist für maximal 2300 Watt vorgesehen. Je nach Lastart, insbesondere bei Motoren oder hohen Einschaltströmen, können weitere Einschränkungen gelten.
Kann das Set auch beim Schließen eines Fensters einschalten?
Ja. Der ITM-200 kann so eingestellt werden, dass beim Öffnen oder beim Schließen ein Einschalt- beziehungsweise Ausschaltbefehl gesendet wird.
Welche Abschaltzeiten sind einstellbar?
Am ITM-200 können 0, 1, 5 oder 10 Minuten eingestellt werden. Für eine unmittelbare Abschaltung wird die Einstellung 0 verwendet.
Benötigt der Fensterkontakt einen Stromanschluss?
Nein. Der ITM-200 arbeitet batteriebetrieben. Die Funksteckdose wird an eine geeignete Netzsteckdose angeschlossen.
Wie weit reicht das Funksignal?
Unter günstigen Bedingungen beträgt die Funkreichweite bis zu ungefähr 30 Meter. Wände, Decken, Metallteile und andere Hindernisse können die Reichweite reduzieren.
