Intertechno ITM-200 – Funk-Magnetschalter für Türen, Fenster und Möbel
Mit dem Intertechno ITM-200 Funk-Magnetschalter lassen sich geeignete Intertechno Funkempfänger automatisch durch das Öffnen oder Schließen einer Tür, eines Fensters oder einer Schublade steuern.
Der kompakte, batteriebetriebene Funk-Türkontakt eignet sich beispielsweise für eine automatische Schrankbeleuchtung, Vitrinenbeleuchtung oder die Auslösung eines kompatiblen Funkgongs.
Dank Funkübertragung ist keine zusätzliche Steuerleitung zwischen Türkontakt und Funkempfänger erforderlich.
Automatisches Schalten beim Öffnen oder Schließen

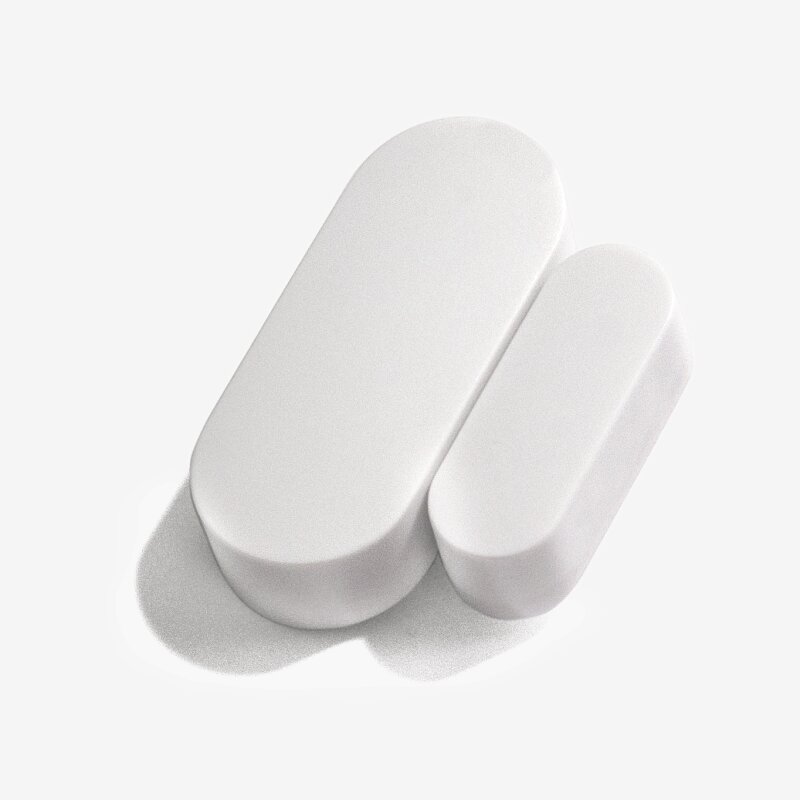

Der ITM-200 besteht aus einem Funk-Magnetsender und einem zugehörigen Magneten. Sobald sich der Abstand zwischen beiden Teilen durch das Öffnen oder Schließen verändert, sendet der Magnetschalter einen entsprechenden Funkbefehl.
Über einen Schiebeschalter kann festgelegt werden, ob beim Öffnen oder beim Schließen ein EIN-Signal gesendet werden soll.
Damit lässt sich der ITM-200 flexibel an die gewünschte Anwendung anpassen.
Praktische Einsatzmöglichkeiten
-
Schrankbeleuchtung: Licht einschalten, wenn die Schranktür geöffnet wird.
-
Vitrinenbeleuchtung: Beleuchtung automatisch beim Öffnen aktivieren.
-
Türkontakt: Einen kompatiblen Funkgong beim Öffnen einer Tür auslösen.
-
Fensterkontakt: Geeignete Verbraucher abhängig vom Fensterzustand schalten.
-
Schubladen: Automatische Schaltung beim Öffnen oder Schließen.
-
Schiebetüren: Kontaktabhängige Steuerung ohne zusätzliche Schalterleitung.
Integrierte Abschaltautomatik mit drei Zeiten
Der ITM-200 besitzt eine einstellbare Abschaltautomatik. Zur Auswahl stehen:
- 0 Minuten – keine verzögerte Abschaltung
- 1 Minute
- 5 Minuten
- 10 Minuten
Bei Auswahl einer Abschaltzeit wird nach einem EIN-Signal automatisch ein AUS-Signal gesendet, sobald die eingestellte Zeit abgelaufen ist.
Erfolgt während des Countdowns ein weiteres EIN-Signal, beginnt die Abschaltzeit erneut. Diese Nachtrigger-Funktion eignet sich beispielsweise für eine zeitlich begrenzte Beleuchtung.
Mit selbstlernenden Intertechno Funkempfängern kombinierbar
Der ITM-200 besitzt einen festen Funkcode aus ungefähr 67 Millionen möglichen Codes. Dieser kann in geeignete selbstlernende Intertechno Funkempfänger eingelernt werden.
Damit eignet sich der Funk-Magnetschalter beispielsweise zur Kombination mit dem ITL-230 Funk-Einbaumodul, dem CMR-2000 Funk-Einbauschalter oder geeigneten Funk-Zwischensteckern.
Auch kompatible Intertechno Funkgongs können durch den ITM-200 ausgelöst werden.
Wichtig: Empfänger, die ausschließlich eine ältere manuelle Codierung per Codierrad unterstützen, sind nicht kompatibel.
Einfaches Anlernen des Funkcodes
Zum Anlernen wird der gewünschte Intertechno Funkempfänger in den Lernmodus versetzt. Die Abschaltautomatik am ITM-200 muss dabei zunächst auf 0 eingestellt sein.
Danach kann durch Betätigung des Schiebeschalters von OFF auf ON ein EIN-Signal gesendet werden. Alternativ kann bei entsprechender Einstellung der Magnet vom Sender entfernt werden.
Der Funkempfänger speichert den Code entsprechend seiner eigenen Bedienungsanleitung.
Kabellose Montage mit Schrauben oder Klebeband
Der ITM-200 wird mit Befestigungszubehör geliefert und lässt sich mit Schrauben oder doppelseitigem Klebeband montieren.
Für eine zuverlässige Funktion empfiehlt der Hersteller, den Sender am festen Rahmen und den Magneten am beweglichen Tür- oder Fensterteil anzubringen.
Der Abstand zwischen Magnet und Sender sollte im geschlossenen Zustand 5 mm nicht überschreiten.
Vor der endgültigen Befestigung sollte die Funkfunktion am gewünschten Montageort überprüft werden. Metallische Untergründe und starke elektromagnetische Felder können die Funktion beeinträchtigen.
Batteriebetrieb mit CR1632
Die Stromversorgung erfolgt über eine 3-V-Lithiumbatterie vom Typ CR1632. Laut Hersteller ermöglicht eine neue Batterie ungefähr 20.000 Schaltvorgänge beziehungsweise eine typische Nutzungsdauer von etwa drei Jahren.
Bei schwacher Batterie blinkt die rote LED am Sender in regelmäßigen Abständen.
Technische Daten
-
Artikelnummer: ITM-200
-
GTIN: 9005437691013
-
Produkttyp: Funk-Magnetsender / Funk-Türkontakt
-
Funktion: Ein/Aus beim Öffnen oder Schließen
-
Abschaltautomatik: 0, 1, 5 oder 10 Minuten
-
Stromversorgung: 1 × CR1632, 3 V
-
Batterielebensdauer: ca. 20.000 Schaltungen laut Hersteller
-
Funkreichweite: bis ca. 30 m laut Shop
-
Codierung: 1 fester Funkcode aus ca. 67 Millionen Möglichkeiten
-
Abmessungen: 46 × 32 × 12 mm laut Shop
-
Maximaler Magnetabstand: 5 mm
-
Montage: Schrauben oder doppelseitiges Klebeband
-
Kompatibilität: selbstlernende Intertechno Funkempfänger
-
Einsatzbereich: trockene Innenräume
Kompatibilität
Der ITM-200 ist für geeignete selbstlernende Intertechno Funkempfänger vorgesehen. Dazu gehören passende Funk-Einbauschalter, Funk-Zwischenstecker und bestimmte Funkgongs.
Die Originalanleitung nennt ausdrücklich den Funkgong ITR-7000 sowie den Batteriegong IT-9000 (MLR-1105).
Nicht kompatibel sind ältere Empfänger mit ausschließlich manueller Codierung, beispielsweise der CMR-1000.
Wichtige Hinweise vor dem Kauf
- Der ITM-200 ist ein Funksender und kein eigenständiger 230-V-Schalter.
- Ein geeigneter Funkempfänger wird zusätzlich benötigt.
- Der Magnetschalter ist ausschließlich für trockene Innenräume vorgesehen.
- Der Abstand zwischen Magnet und Sender darf 5 mm nicht überschreiten.
- Eine Montage auf Metall sollte vermieden werden.
- Der ITM-200 ist laut Hersteller nicht zur Verwendung mit Dimmern vorgesehen.
- Die Funkübertragung ist nicht als alleinige sicherheitsgerichtete Steuerung geeignet.
- Für sicherheitsrelevante Abluftsteuerungen sind die geltenden Vorschriften und zugelassenen Lösungen zu beachten.
- Die enthaltene Knopfzelle muss unbedingt von Kindern ferngehalten werden.
FAQ zum Intertechno ITM-200
Kann ich mit dem ITM-200 das Licht beim Öffnen einer Tür einschalten?
Ja. In Verbindung mit einem geeigneten selbstlernenden Intertechno Funkempfänger kann beim Öffnen einer Tür automatisch ein EIN-Signal gesendet werden.
Kann ich den ITM-200 auch an Fenstern verwenden?
Ja. Der Funk-Magnetschalter eignet sich für Fenster und andere bewegliche Elemente im trockenen Innenbereich.
Welche Abschaltzeiten bietet der ITM-200?
Die automatische Abschaltung kann deaktiviert oder auf 1, 5 oder 10 Minuten eingestellt werden.
Welche Batterie benötigt der ITM-200?
Der ITM-200 benötigt eine 3-V-Lithiumbatterie CR1632. Laut aktueller Shopbeschreibung ist sie im Lieferumfang enthalten.
Kann ich den ITM-200 mit dem ITL-230 verwenden?
Ja. Der ITL-230 ist ein selbstlernender Intertechno Funkempfänger und eignet sich für entsprechende Ein/Aus-Anwendungen.
Funktioniert der ITM-200 mit dem CMR-1000?
Nein. Der ITM-200 benötigt einen selbstlernenden Funkempfänger. Der CMR-1000 verwendet eine ältere manuelle Codierung.
Kann ich mit dem ITM-200 einen Funkgong auslösen?
Ja. Die Originalanleitung nennt unter anderem den Intertechno ITR-7000 und den Batteriegong IT-9000 als geeignete Anwendungen.
Kann ich den ITM-200 im Außenbereich montieren?
Nein. Der Hersteller schreibt ausdrücklich die Montage in trockenen Innenräumen vor.
Wie groß darf der Abstand zwischen Sender und Magnet sein?
Der Abstand zwischen Sender und Magnet sollte im geschlossenen Zustand maximal 5 mm betragen.
