Intertechno ITM-3500 – Funk-Abluftsteuerung mit Fensterkontakt

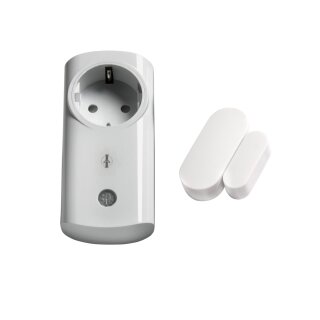

Mit dem Intertechno ITM-3500 Funk-Abluftsteuerungs-Set können Sie eine geeignete steckerfertige Dunstabzugshaube abhängig vom Öffnungszustand eines Fensters schalten. Das Set besteht aus dem batteriebetriebenen Intertechno ITM-200 Funk-Magnetsensor und einer selbstlernenden Funk-Zwischensteckdose mit einer maximalen Schaltleistung von 2300 W.
Die Verbindung zwischen Fensterkontakt und Steckdose erfolgt drahtlos. Dadurch lässt sich die Steuerung nachrüsten, ohne eine zusätzliche Steuerleitung zwischen Fenster und Dunstabzugshaube zu verlegen.
Das ITM-3500 ist technisch identisch mit dem Intertechno ITM-2300. Beide Sets besitzen dieselbe Funktion und die gleiche maximale Schaltleistung.
Vorteile der Intertechno ITM-3500 Funk-Abluftsteuerung
- Komplettset aus Funk-Fensterkontakt und Funk-Zwischensteckdose
- Fensterabhängiges Ein- und Ausschalten geeigneter Elektrogeräte
- Besonders interessant für steckerfertige Dunstabzugshauben
- Maximale Schaltleistung von 2300 W bei geeigneter Last
- Keine Steuerleitung zwischen Fenster und Steckdose erforderlich
- Selbstlernende Funktechnik für die Zuordnung von Sender und Empfänger
- 433,92 MHz Funkfrequenz
- Reichweite bis ca. 30 m unter günstigen Bedingungen
- Batteriebetriebener ITM-200 Fenstersensor
- CR1632-Batterie für den Sensor enthalten
- Auch für geeignete Beleuchtung und andere Verbraucher nutzbar
So funktioniert die Fensterkontaktschaltung
Der ITM-200 besteht aus einem batteriebetriebenen Funksender und einem zugehörigen Magneten. Beide Teile werden an einem geeigneten Fenster- oder Türrahmen angebracht.
Verändert sich der Abstand zwischen Sensor und Magnet beim Öffnen oder Schließen, erkennt der Sensor die Zustandsänderung und sendet einen Funkbefehl an die zuvor angelernte Zwischensteckdose.
Dunstabzugshaube bei geöffnetem Fenster freigeben
Für eine typische Abluftanwendung wird der ITM-200 so eingestellt, dass die Funksteckdose beim Öffnen des Fensters eingeschaltet und beim Schließen ausgeschaltet wird.
Bei geöffnetem Fenster erhält die angeschlossene Dunstabzugshaube Strom und kann – abhängig von ihrem eigenen Bedienkonzept – betrieben werden. Bei geschlossenem Fenster wird die Stromversorgung über die Funksteckdose unterbrochen.
Ob die Dunstabzugshaube nach Wiederherstellung der Stromversorgung automatisch weiterläuft oder erneut am Gerät eingeschaltet werden muss, hängt von der jeweiligen Dunstabzugshaube ab.
Alternative Schaltfunktion
Der ITM-200 lässt sich auch für eine umgekehrte Schaltlogik verwenden. So können geeignete Verbraucher abhängig vom Öffnen oder Schließen eines Fensters oder einer Tür geschaltet werden.
ITM-200 – Batteriebetriebener Funk-Fenstersensor
Der im Set enthaltene Intertechno ITM-200 ist ein Funk-Magnetsensor zur Erkennung einer geöffneten oder geschlossenen Tür beziehungsweise eines Fensters.
Der Sensor benötigt keine Stromleitung. Er arbeitet mit einer CR1632-Knopfzelle, die im Set enthalten ist.
Die Montage kann je nach Untergrund und Montagesituation mit geeigneten Klebepads oder Schrauben erfolgen. Sensor und Magnet müssen so positioniert werden, dass die Zustandsänderung zuverlässig erkannt wird.
Technische Daten des ITM-200
-
Hersteller: Intertechno
-
Modell: ITM-200
-
Geräteart: Funk-Magnetsender / Fensterkontakt
-
Funktion: Erkennung von Öffnungs- und Schließvorgängen
-
Funkfrequenz: 433,92 MHz
-
Batterie: 1 x CR1632, enthalten
-
Reichweite: Bis ca. 30 m unter günstigen Bedingungen
-
Abmessungen Magnet: Ca. 73 x 20 x 18 mm
-
Abmessungen Sender: Ca. 73 x 38 x 18 mm
-
Montage: An geeignetem Fenster- oder Türrahmen
Selbstlernende Funk-Zwischensteckdose mit 2300 W
Die Funk-Zwischensteckdose empfängt die Befehle des ITM-200 und schaltet die Stromversorgung des angeschlossenen Verbrauchers ein oder aus.
Der Empfänger wird direkt in eine geeignete Schutzkontaktsteckdose gesteckt. Anschließend wird der Netzstecker des zu steuernden Gerätes mit der Funk-Zwischensteckdose verbunden.
Die maximale Schaltleistung beträgt 2300 W für geeignete Verbraucher. Bei Motoren, elektronischen Geräten und anderen Lastarten müssen die zulässige Belastung sowie mögliche Einschaltströme berücksichtigt werden.
Technische Daten der Funksteckdose
-
Geräteart: Selbstlernende Funk-Zwischensteckdose
-
Versorgung: 230 V AC / 50 Hz
-
Funktion: Ein / Aus
-
Maximale Schaltleistung: 2300 W bei geeigneter Last
-
Funkfrequenz: 433,92 MHz
-
Empfang: Selbstlernende Intertechno Funktechnik
-
Abmessungen: Ca. 55 x 55 x 78 mm
-
Montage: Einstecken in eine geeignete Netzsteckdose
Wichtig: Die Artikelnummer ITM-3500 bezeichnet das Set. Sie bedeutet nicht, dass die Funksteckdose 3500 W schalten kann. Die maximale Schaltleistung beträgt 2300 W.
Einrichtung des ITM-3500
1. Fensterkontakt montieren
Montieren Sie den ITM-200 und den zugehörigen Magneten an einem geeigneten Fensterrahmen. Beachten Sie die in der Bedienungsanleitung beschriebenen Montageabstände und die Ausrichtung.
2. Funksteckdose anschließen
Stecken Sie die Funk-Zwischensteckdose in eine geeignete Netzsteckdose. Die angeschlossene Dunstabzugshaube beziehungsweise der Verbraucher muss für eine solche Schaltung geeignet sein.
3. Fensterkontakt anlernen
Versetzen Sie die Funksteckdose entsprechend ihrer Bedienungsanleitung in den Lernmodus und lösen Sie mit dem ITM-200 den vorgesehenen Schaltbefehl aus.
4. Funktion prüfen
Testen Sie die Schaltung durch Öffnen und Schließen des Fensters. Prüfen Sie dabei, ob die Funksteckdose wie gewünscht reagiert und das angeschlossene Gerät ordnungsgemäß funktioniert.
Bei sicherheitsrelevanten Abluftanwendungen muss die gesamte Installation zusätzlich durch eine entsprechend qualifizierte Fachperson beurteilt werden.
Kompatibilität und Einsatzmöglichkeiten
Das ITM-3500 verwendet selbstlernende Intertechno Funktechnik. Der enthaltene ITM-200 ist auf die Funk-Zwischensteckdose abgestimmt.
Der Fensterkontakt kann grundsätzlich auch mit anderen geeigneten selbstlernenden Intertechno Funkempfängern eingesetzt werden, sofern diese den benötigten Funkbefehl unterstützen.
Empfänger mit ausschließlich manueller Codierradtechnik sind nicht automatisch kompatibel.
Weitere Anwendungen
- Fensterabhängige Steuerung einer geeigneten Dunstabzugshaube
- Schaltung geeigneter Beleuchtung beim Öffnen einer Tür
- Ein- oder Ausschalten kompatibler Elektrogeräte bei Fensterbewegung
- Ergänzung einer bestehenden Intertechno Funkinstallation
ITM-3500 und ITM-2300 im Vergleich
Das Intertechno ITM-3500 und das ITM-2300 sind technisch und hinsichtlich des Lieferumfangs identisch. Beide enthalten einen ITM-200 Funk-Fenstersensor und eine selbstlernende Funk-Zwischensteckdose mit 2300 W maximaler Schaltleistung.
Es gibt daher keinen funktionalen Unterschied, der eine bestimmte der beiden Varianten technisch erforderlich machen würde.
Lieferumfang des Intertechno ITM-3500
- 1 x Intertechno ITM-200 Funk-Fenstersensor
- 1 x Magnetkontakt zum ITM-200
- 1 x selbstlernende Funk-Zwischensteckdose, maximal 2300 W
- 1 x CR1632-Batterie für den ITM-200
Wichtige Sicherheitshinweise für Dunstabzugshauben
Achtung bei raumluftabhängigen Feuerstätten: Der gleichzeitige Betrieb einer Abluft-Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte kann unter ungünstigen Bedingungen zu gefährlichem Unterdruck und zum Rückströmen von Abgasen führen.
Ob das ITM-3500 in einer solchen Situation verwendet werden darf, muss vor dem Einsatz durch die zuständige Fachperson beziehungsweise den bevollmächtigten Bezirksschornsteinfeger geklärt werden.
Ein einfacher Funk-Fensterkontakt ist nicht automatisch eine bauaufsichtlich zugelassene Sicherheitseinrichtung. Insbesondere darf eine erforderliche sicherheitstechnische Verriegelung nicht ohne entsprechenden Nachweis durch dieses Set ersetzt werden.
Auch bei der Verwendung ohne Feuerstätte müssen die Herstellerangaben der Dunstabzugshaube, die zulässige elektrische Belastung und die Eignung für eine Unterbrechung der Stromversorgung beachtet werden.
Häufige Fragen zum Intertechno ITM-3500
1. Was enthält das ITM-3500 Set?
Das Set enthält einen ITM-200 Funk-Fenstersensor mit Magnetkontakt, eine selbstlernende Funk-Zwischensteckdose mit maximal 2300 W Schaltleistung und eine CR2032-Batterie für den Sensor.
2. Wie funktioniert die Funk-Abluftsteuerung?
Der Fensterkontakt erkennt, ob das Fenster geöffnet oder geschlossen wird. Er überträgt den entsprechenden Funkbefehl an die angelernte Zwischensteckdose, die daraufhin die Stromversorgung des angeschlossenen Gerätes schaltet.
3. Kann ich das ITM-3500 für meine Dunstabzugshaube verwenden?
Das Set eignet sich grundsätzlich für geeignete steckerfertige Dunstabzugshauben innerhalb der zulässigen elektrischen Belastung. Bei raumluftabhängigen Feuerstätten ist vorab eine fachliche Prüfung erforderlich.
4. Wie hoch ist die maximale Schaltleistung?
Die Funk-Zwischensteckdose ist für maximal 2300 W bei geeigneten Verbrauchern vorgesehen. Die Bezeichnung ITM-3500 steht nicht für eine Schaltleistung von 3500 W.
5. Muss ich ein Kabel zwischen Fenster und Dunstabzugshaube verlegen?
Nein. Die Übertragung zwischen dem batteriebetriebenen ITM-200 und der Funksteckdose erfolgt drahtlos über 433,92 MHz.
6. Welche Batterie benötigt der Fenstersensor?
Der ITM-200 verwendet eine CR1632-Knopfzelle. Eine passende Batterie gehört zum Set.
7. Wie groß ist die Funkreichweite?
Unter günstigen Bedingungen sind bis zu etwa 30 m möglich. Wände, Metallflächen und andere bauliche Hindernisse können die Reichweite reduzieren.
8. Ist das ITM-3500 mit dem ITM-2300 identisch?
Ja. Beide Sets sind technisch und hinsichtlich des Lieferumfangs identisch. Sie bestehen aus einem ITM-200 Fensterkontakt und einer selbstlernenden 2300-W-Funksteckdose.
9. Kann ich das Set auch für andere Geräte verwenden?
Ja. Geeignete elektrische Verbraucher oder Beleuchtungen können abhängig vom Fenster- oder Türzustand geschaltet werden. Dabei müssen die elektrische Belastbarkeit und die Eignung des jeweiligen Gerätes berücksichtigt werden.
10. Ist das ITM-3500 als Sicherheitsschaltung für eine Dunstabzugshaube mit Kamin zugelassen?
Eine solche Zulassung ist für das Set nicht nachgewiesen. Bei gleichzeitigem Betrieb mit einer raumluftabhängigen Feuerstätte muss die erforderliche Sicherheitslösung vorab mit der zuständigen Fachperson beziehungsweise dem Bezirksschornsteinfeger abgestimmt werden.
